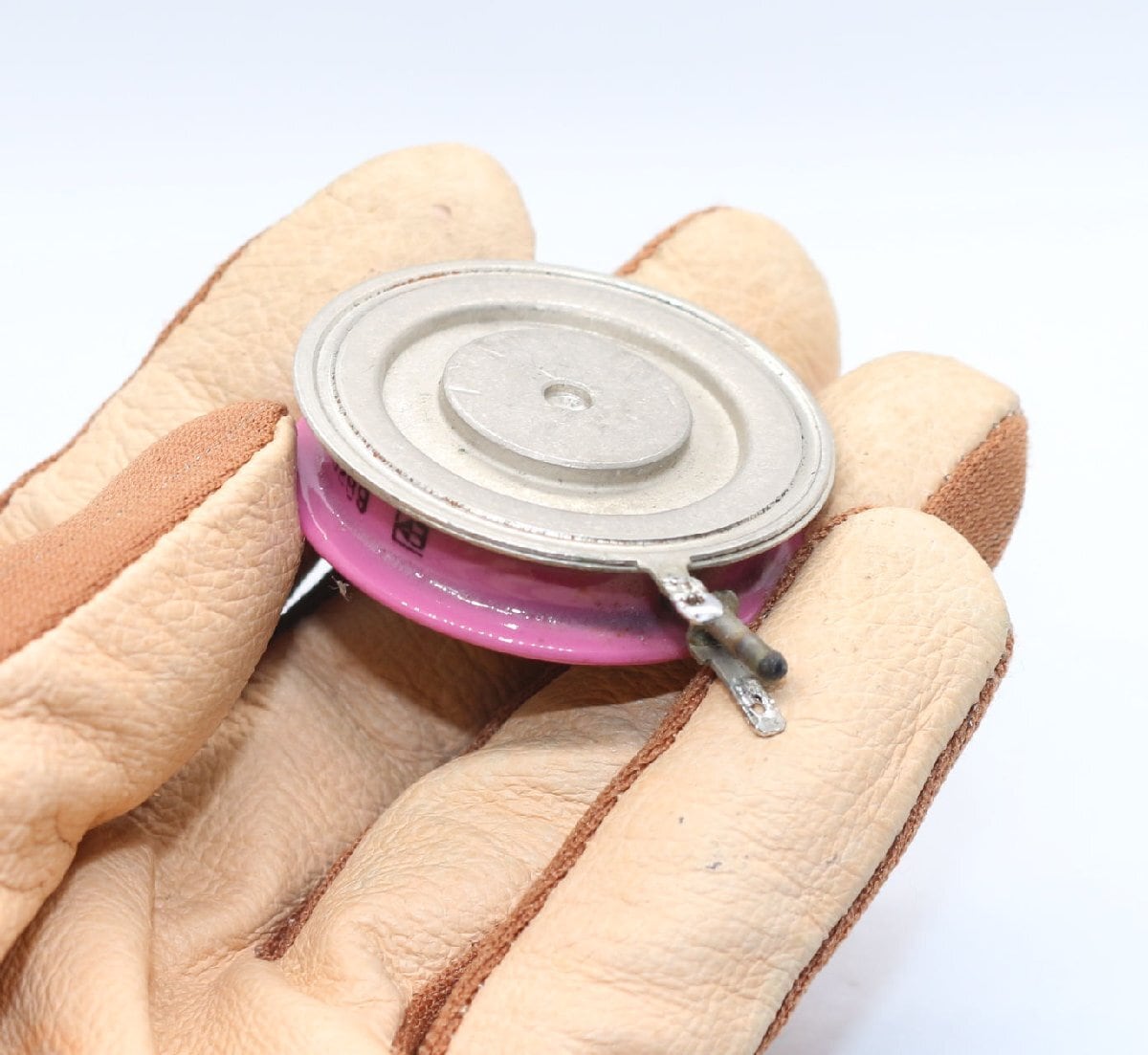

1個 大型 ロシア軍用 外径42mm 大きなサイリスタ SCR 外し品 USED Т123-200
プレスパック 200A 400V 1個 動作するジャンク品です。

画像と同等品1個のご提供になります。
絶縁バイスに挟んで圧力をかけて低圧低電流で1.2～2．4Vトリガーで
ON動作を繰り返し確認しております。
動作はしますが定格でのテストはしていませんしとても古い物なので
ジャンク品としてご紹介しております。

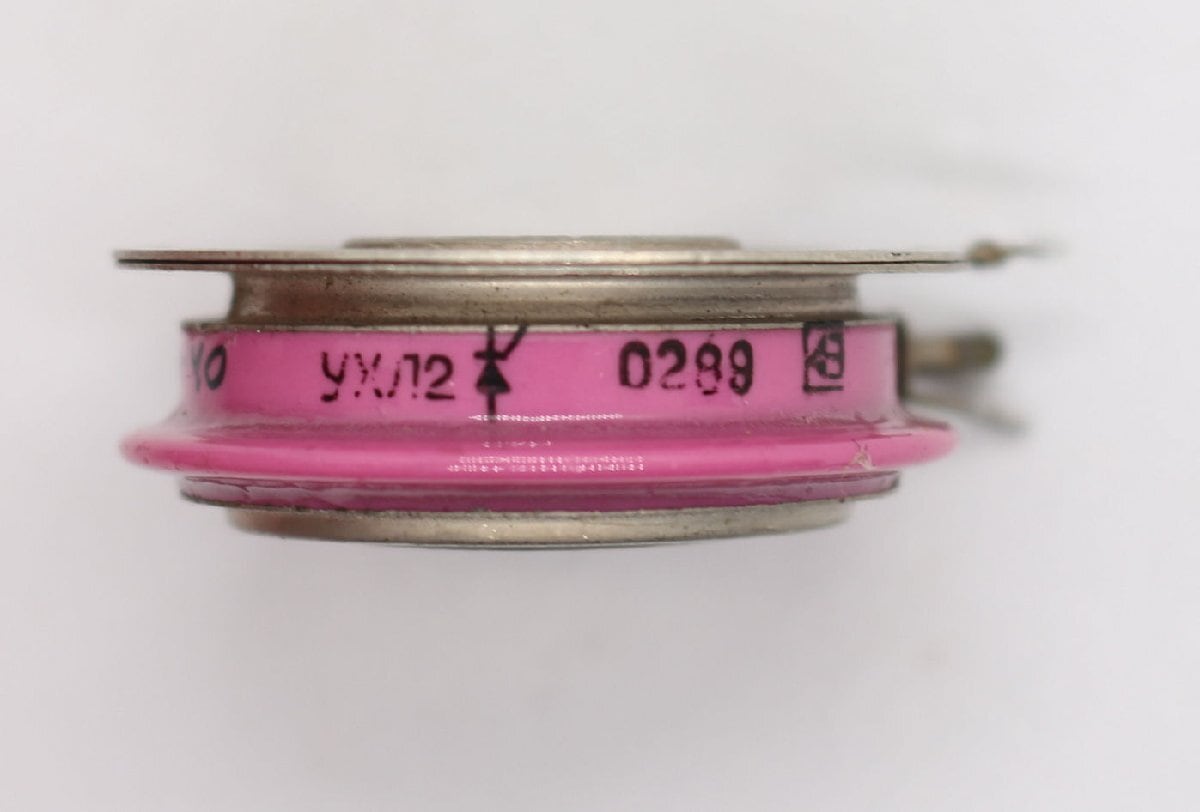

1989年製ソ連時代の堅牢な作りです。

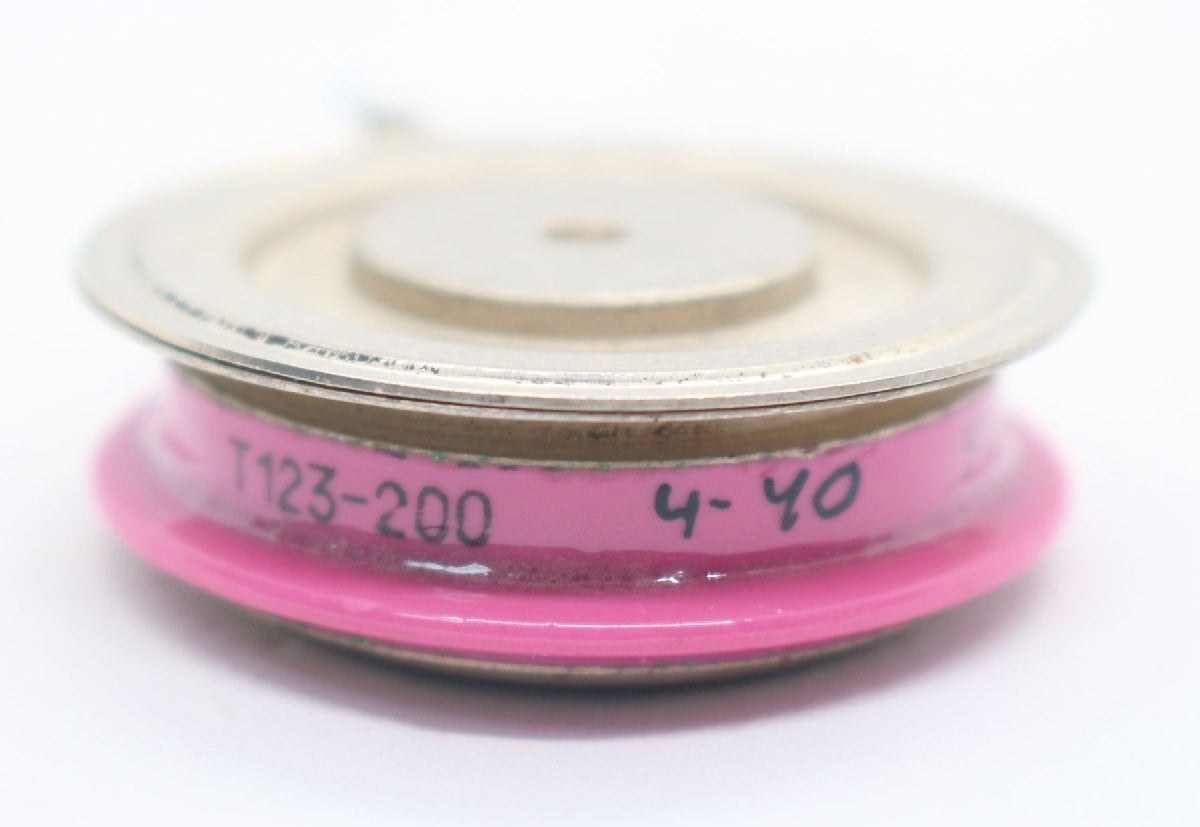

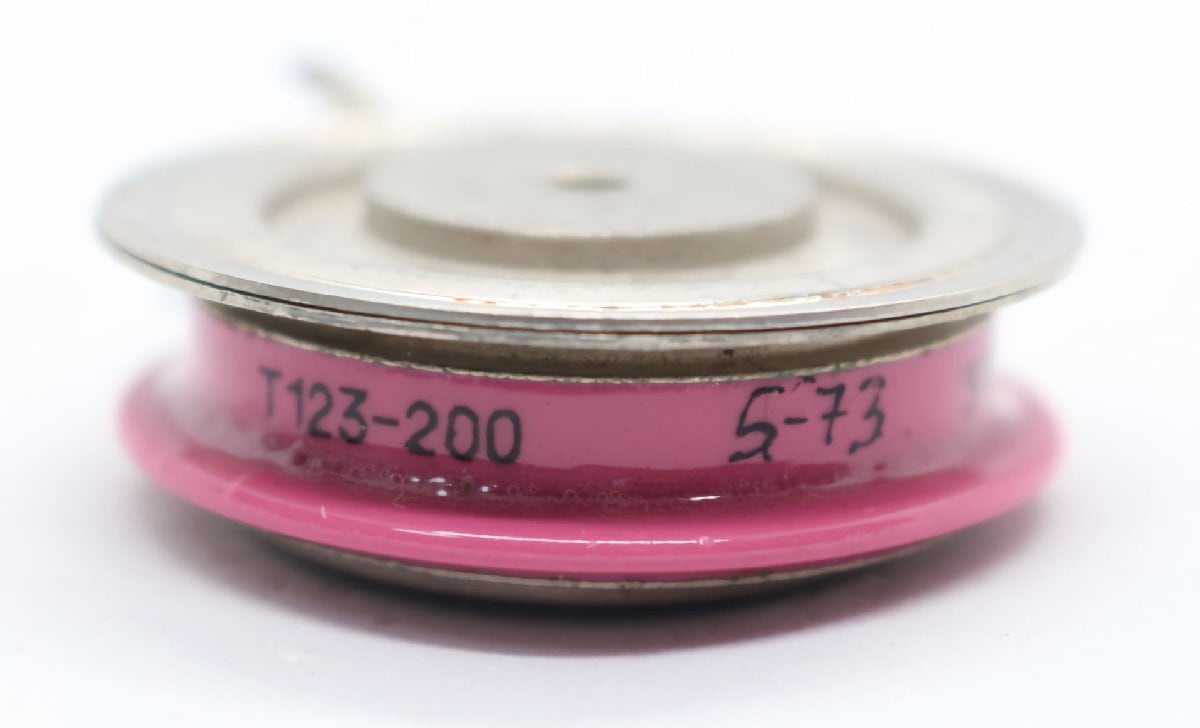

個別データーなどが手書きされているビンテージ品です。
手書きから4～500V仕様のようです。
内部には銀プレートが使われています。
製造から年数が経過しているため、実用には事前の点検をお勧めします。
優しく使う、コレクションにする、お話ネタにする、クルミじゃないですが
時々触って遊ぶ（冗談） スキルと余裕のある遊び心のあるコレクター様
向けジャンクアイテムです。

【商品名】
スイッチング・サイリスタ（Thyristor）
型番：Т123-200 (英語表記：T123-200)

【スペック】
ロシア（旧ソ連圏）製の産業用パワーデバイスです。
平均オン電流 (Itav): 200A
繰り返しピーク阻止電圧 (Vdrm/Vrrm): 400V
タイプ: スイッチング型 (Tシリーズ)
形状: タブレット（ディスク）型
主な用途: 誘導加熱装置、溶接機、DC/AC変換、スイッチング回路など

----保守・研究・実験用としてテストする場合----
ゲートトリガー電圧は2.5Vあれば理論上スイッチが入り電流は
最大200 mA～250mAが確実に応答させるために必要な電流です。
実際の動作では1989年製の中古品ということもあり、ゲートの反応が少し鈍く
なっている可能性を考慮すると、以下の条件でトリガーするのが最も確実で安全です。
推奨入力電圧: 5 V ～ 12 V（直流）デバイス直結ではなく電源 → 制限抵抗 → ゲート
という回路構にしてください（テストではニッカド単四電池1個～2個使用しました。）
トリガー電圧5Vで30Ω程度、12Vで60オーム程度の制限抵抗をかえしてください。
逆電圧に注意: ゲートにマイナスの電圧（逆電圧）をかけすぎると壊れます
許容範囲は通常5V程度までです。
パルス駆動:で常時電気を流し続ける必要はなく、アノード（本体）にメインの電流が
流れ始めたら、ゲートへの信号は止めてもON状態が維持されます。
-----------------------------------------
上記説明はネットより収集しました。

【商品状態】
状態: 中古外し品です。

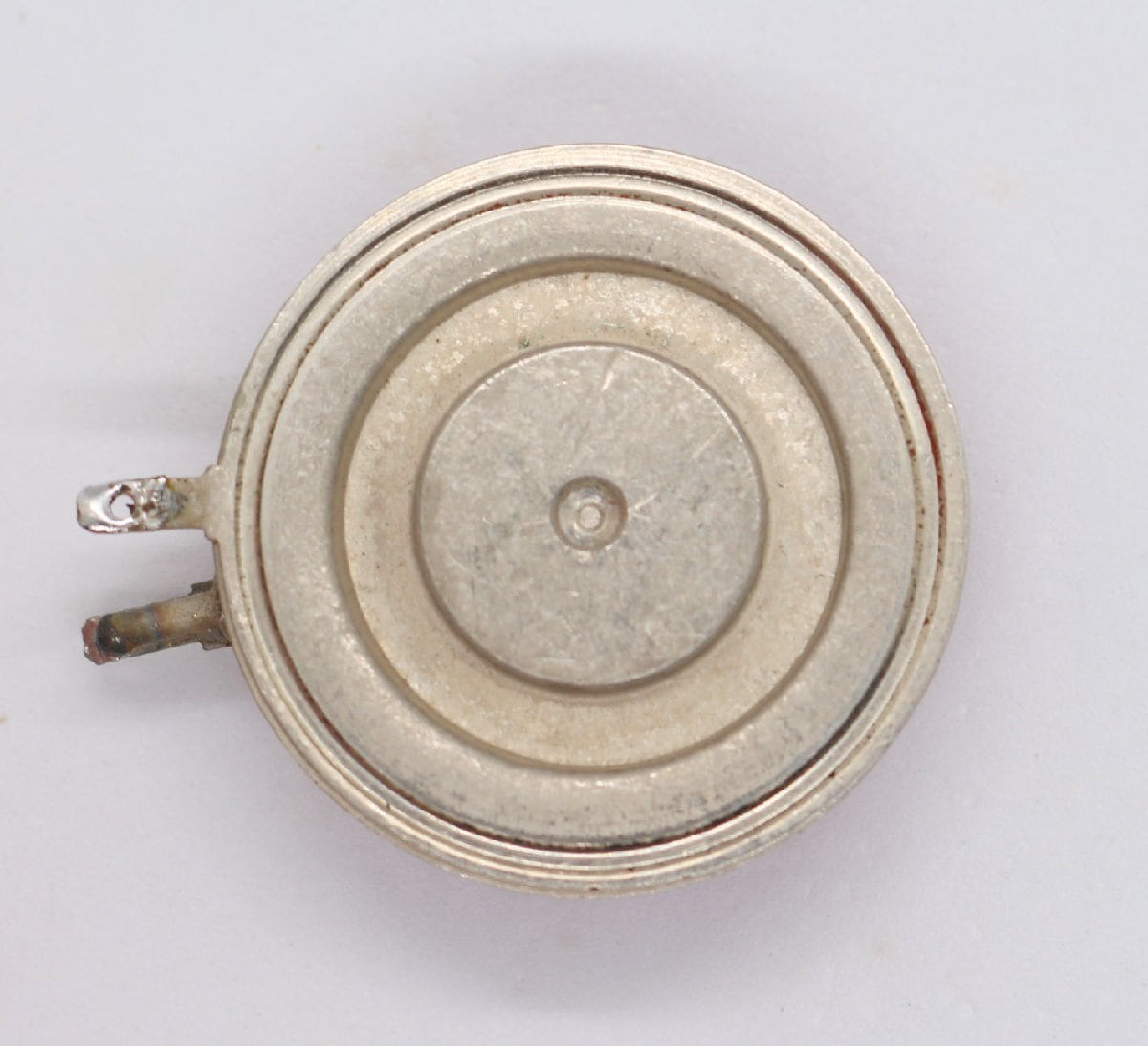

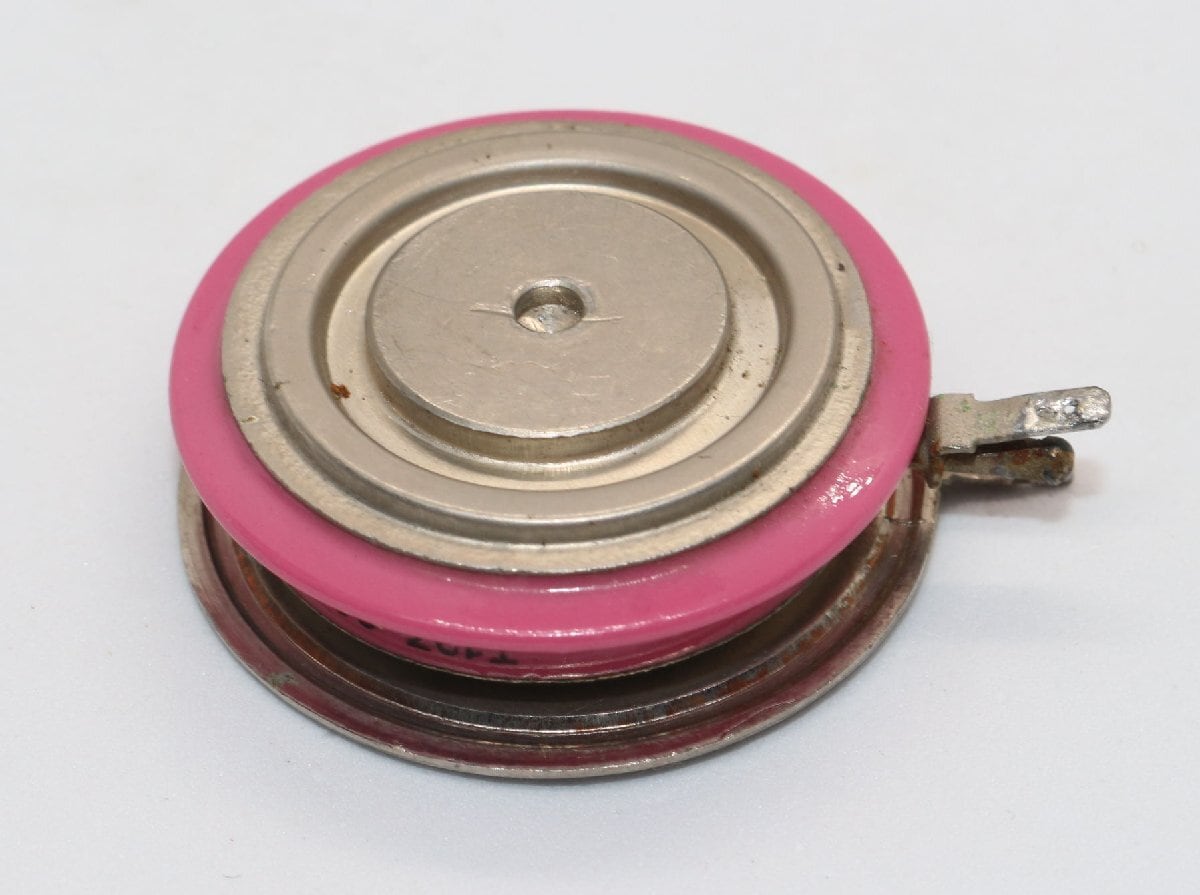

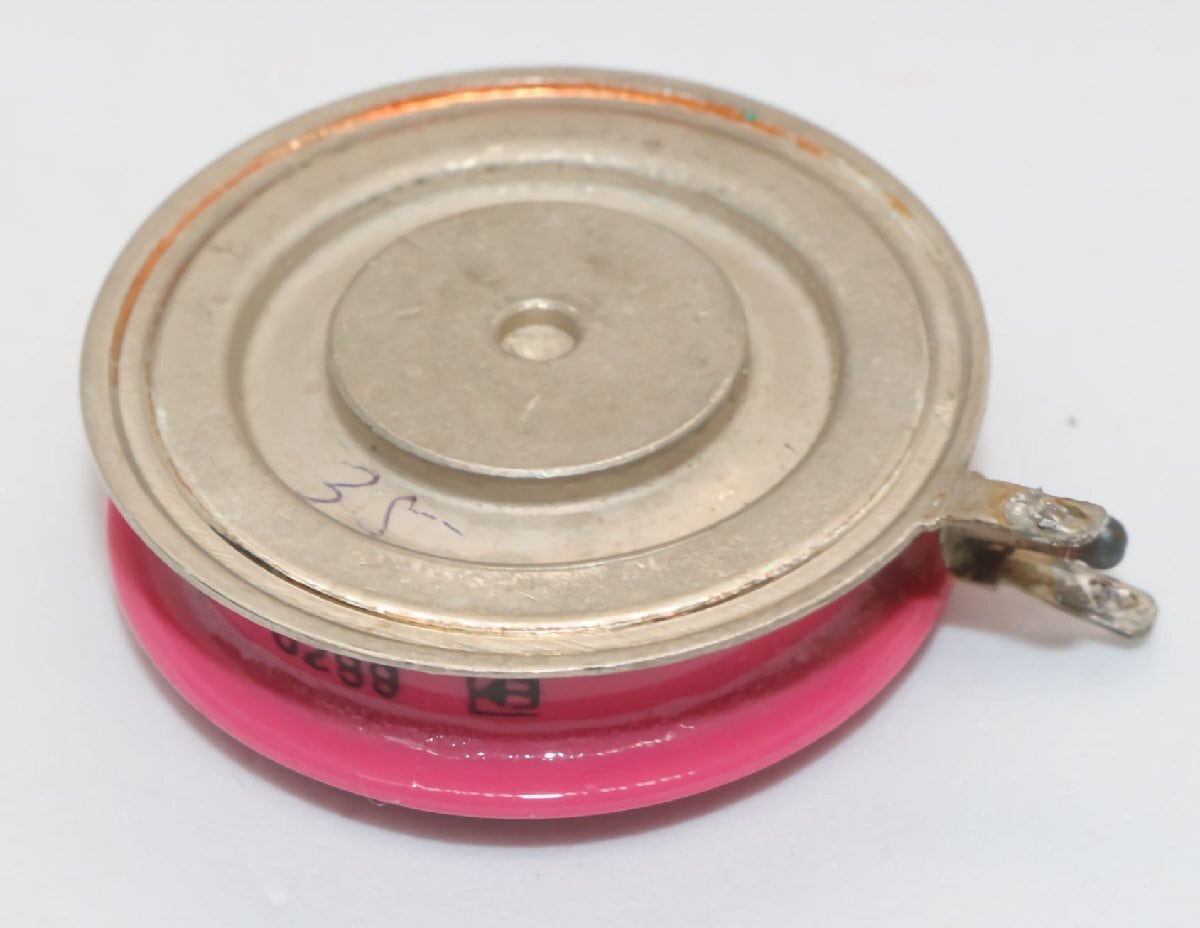

外観: 使用に伴うキズ、汚れ、酸化（くすみ）があります。写真にてご確認ください。
接触面: 多少のキズアリ

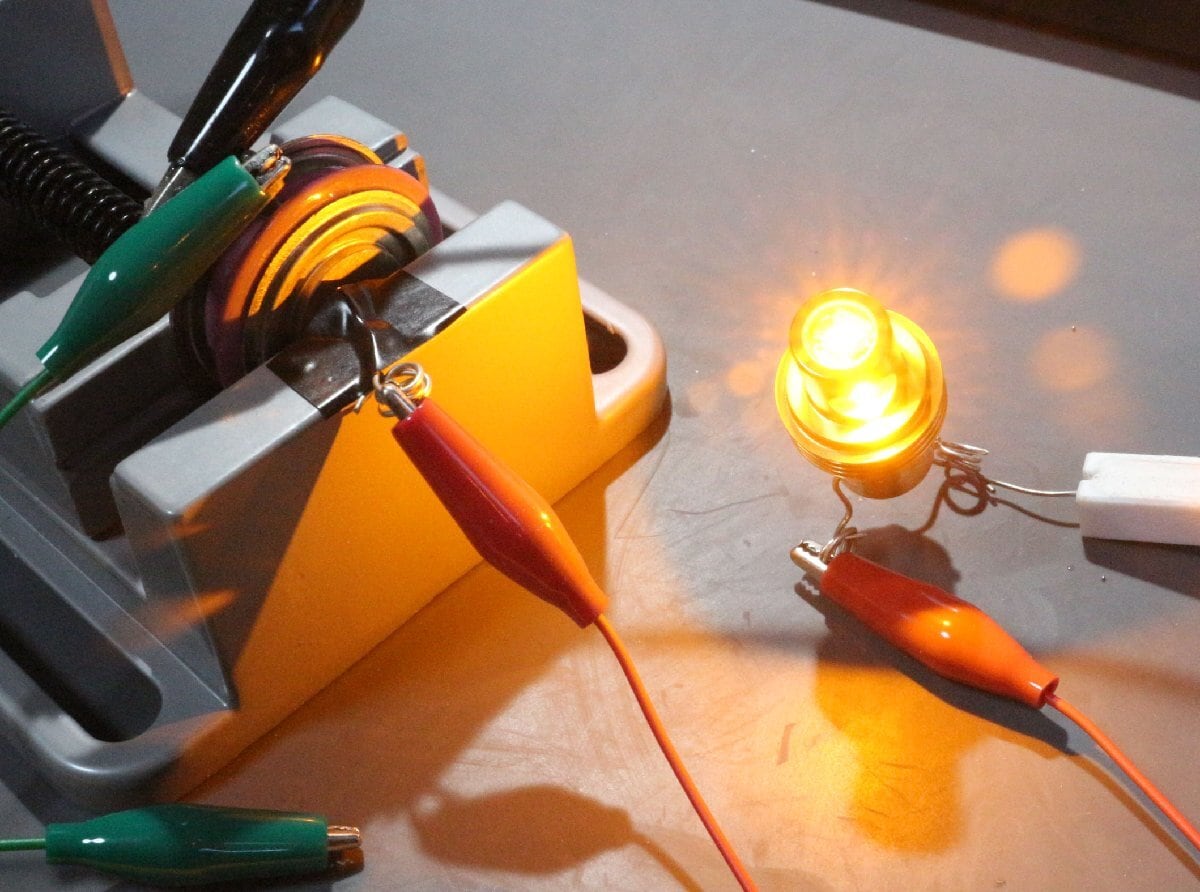

動作:動作機器からの外し品でプレスパックなので絶縁バイスで挟み圧力を加え
低圧12～24Vで1.2～2.4VトリガーテストしON動作を確認しております。

【注意事項】
本品はプレスパック（ディスク）型のため、使用には専用のヒートシンク（O173等）で
適切な圧力をかけて挟み込む必要があります。
両面冷却仕様でネジ留めなどで5 ～7 kNで取り付けてください。
ディスク型のため、使用には専用のクランプ（万力状の固定具）と
ヒートシンクが必要で適切な圧力をかけないと通電しませんのでご注意ください。

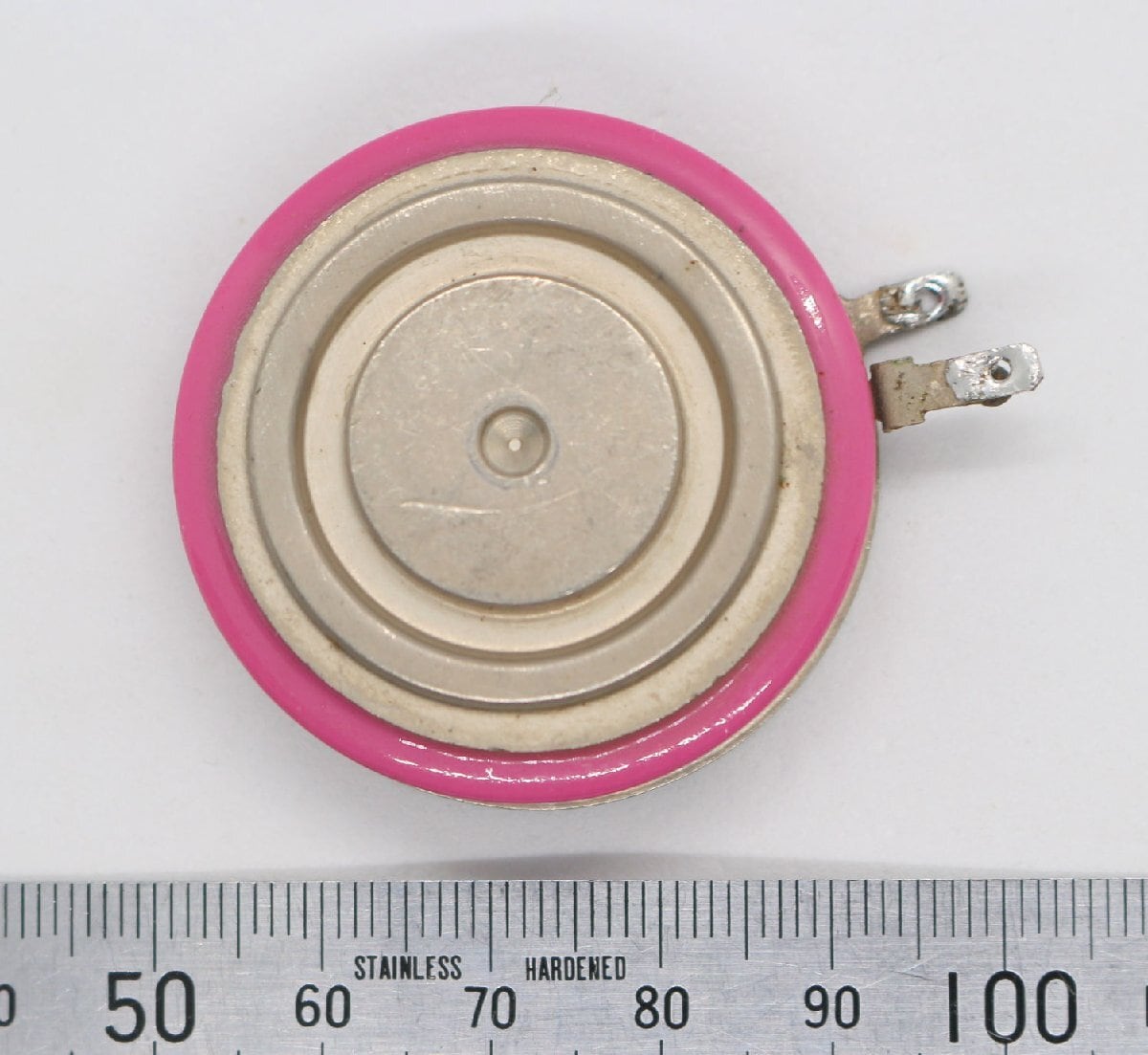

外形寸法:実寸誤差あり突起含まず。
直径: 約 42mm
接触面直径: 約 19mm
高さ: 約 14 mm
重量約 60ｇ
