2個セット お話ネタ レア ロシア軍用 2Д2С(2D2S) NOISE DIODE 計測用 テレフンケンL16系
ノイズ発生用ダイオード 管 広帯域フラットノイズです。

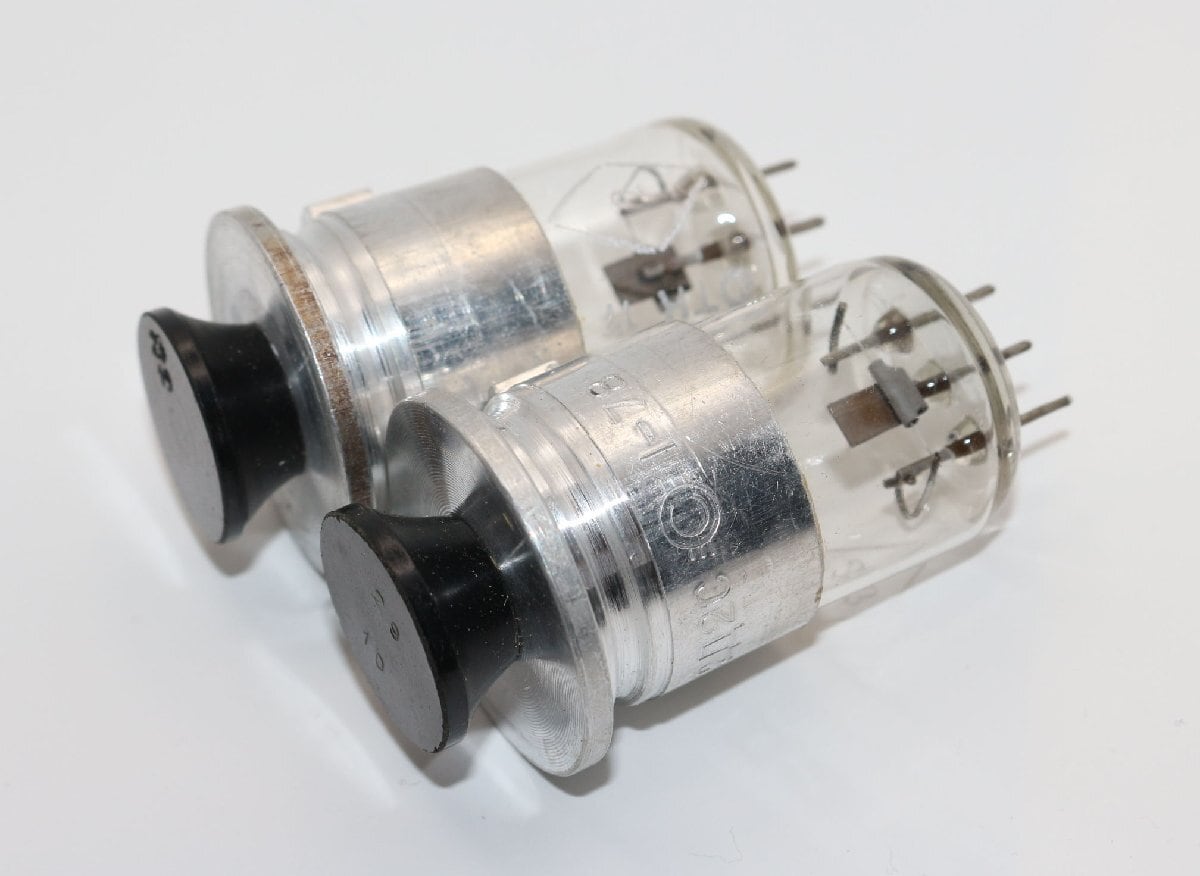

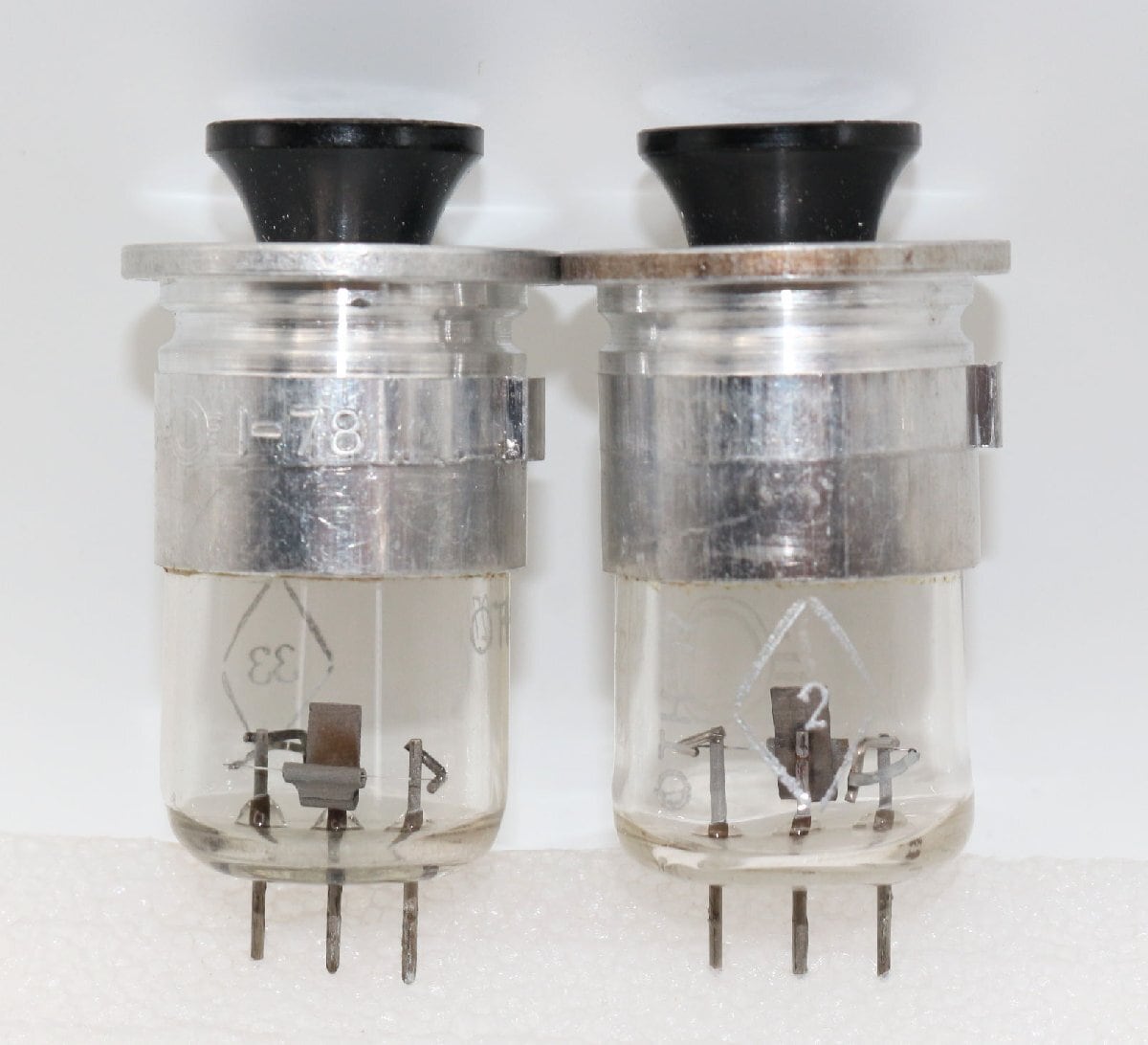

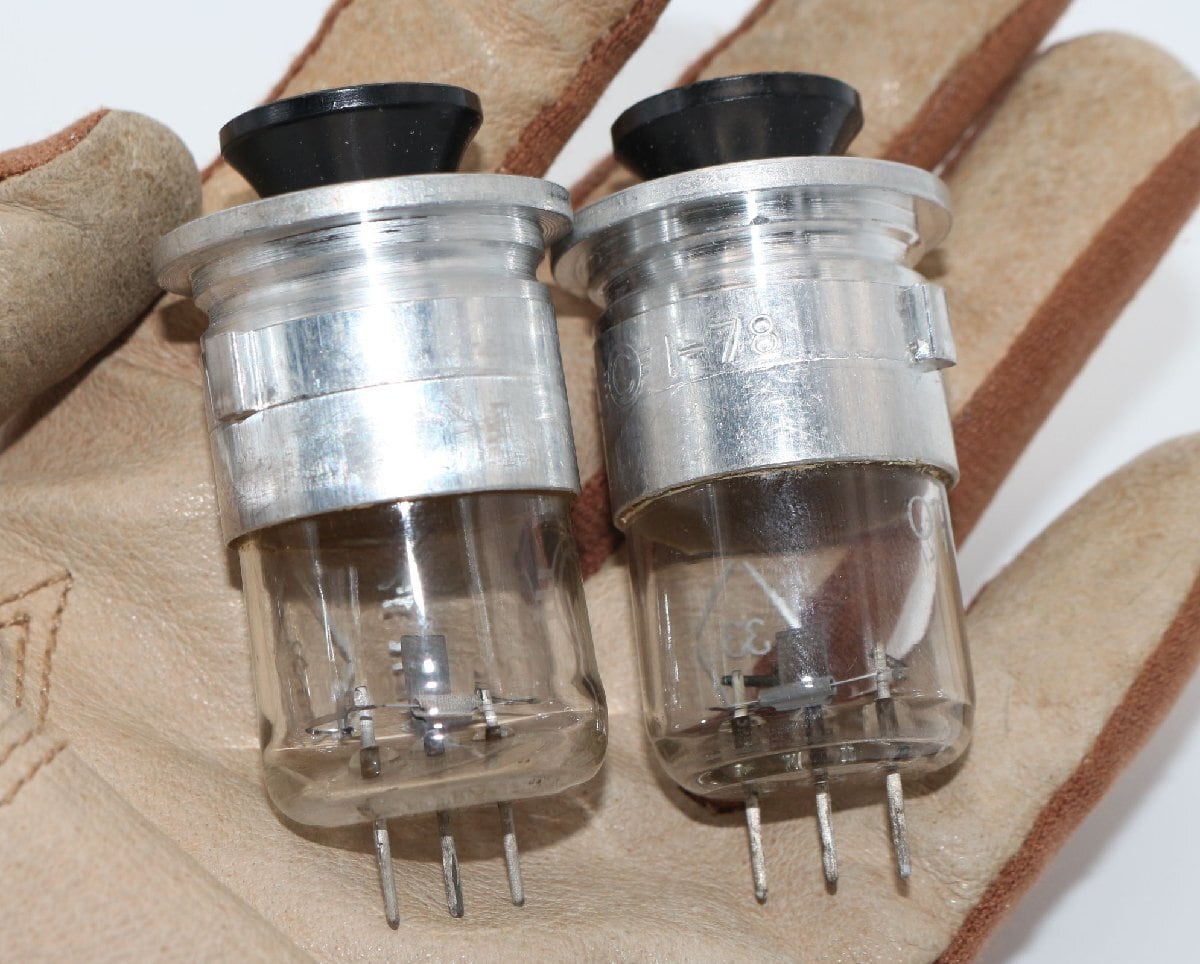

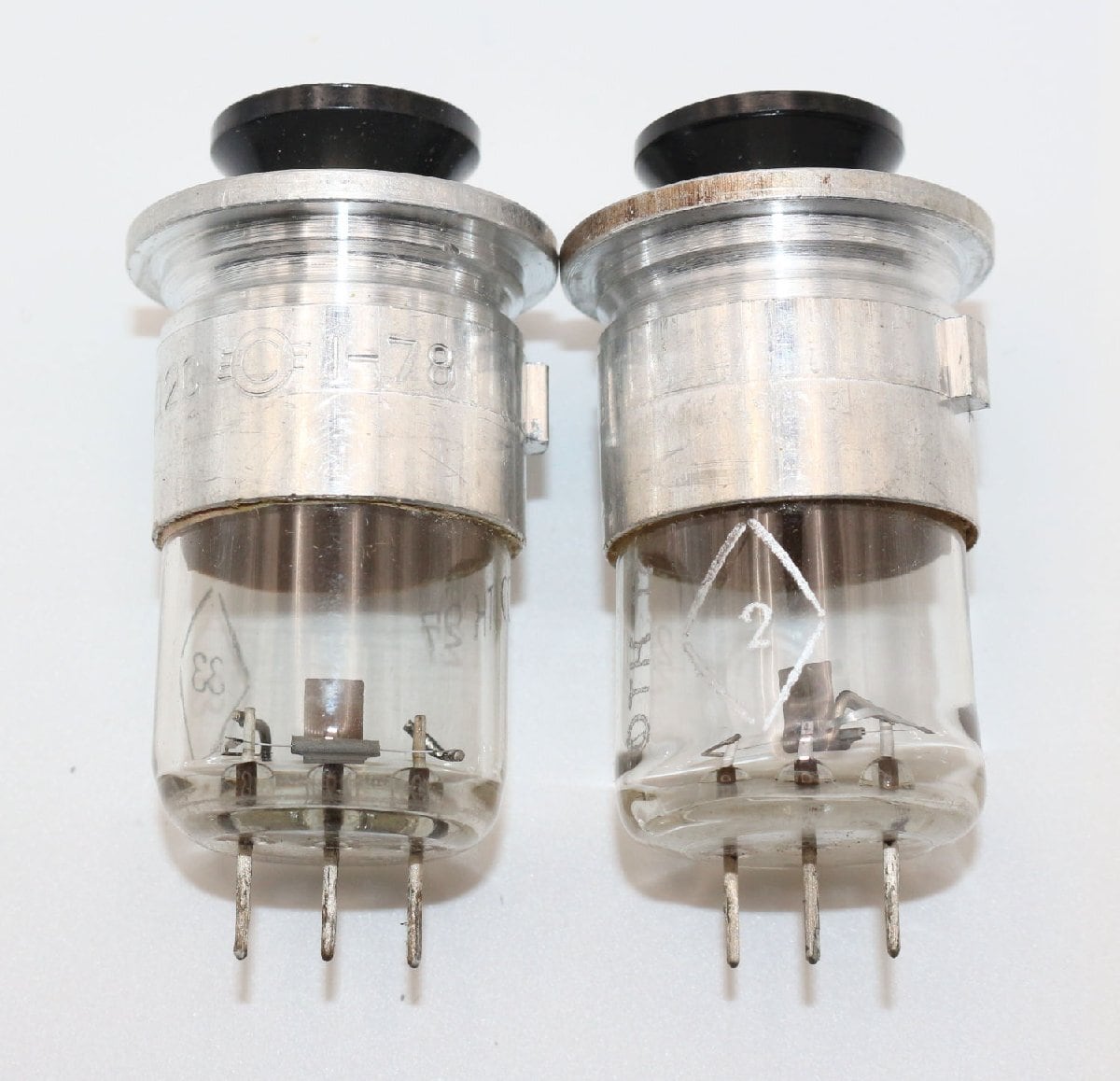

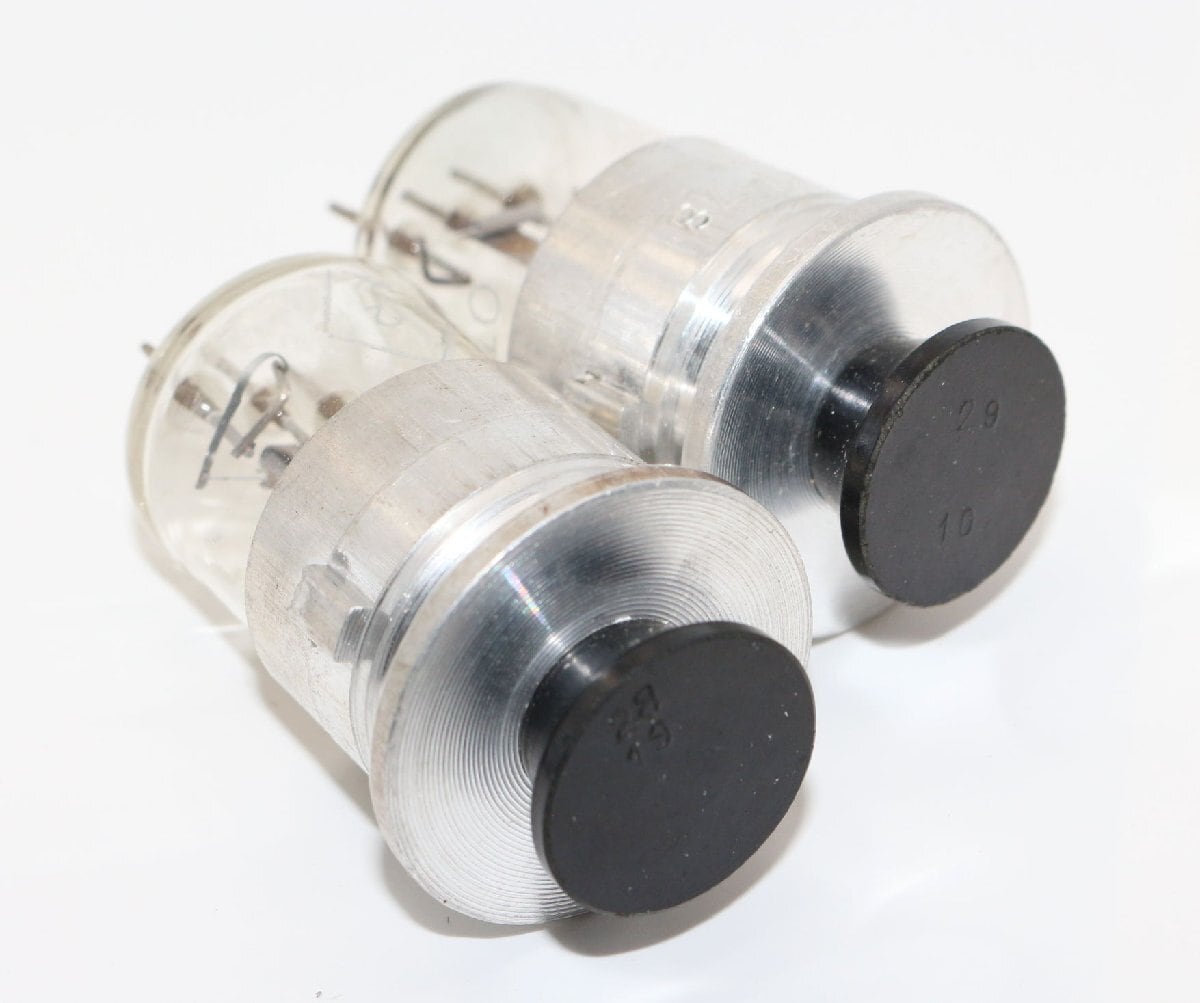

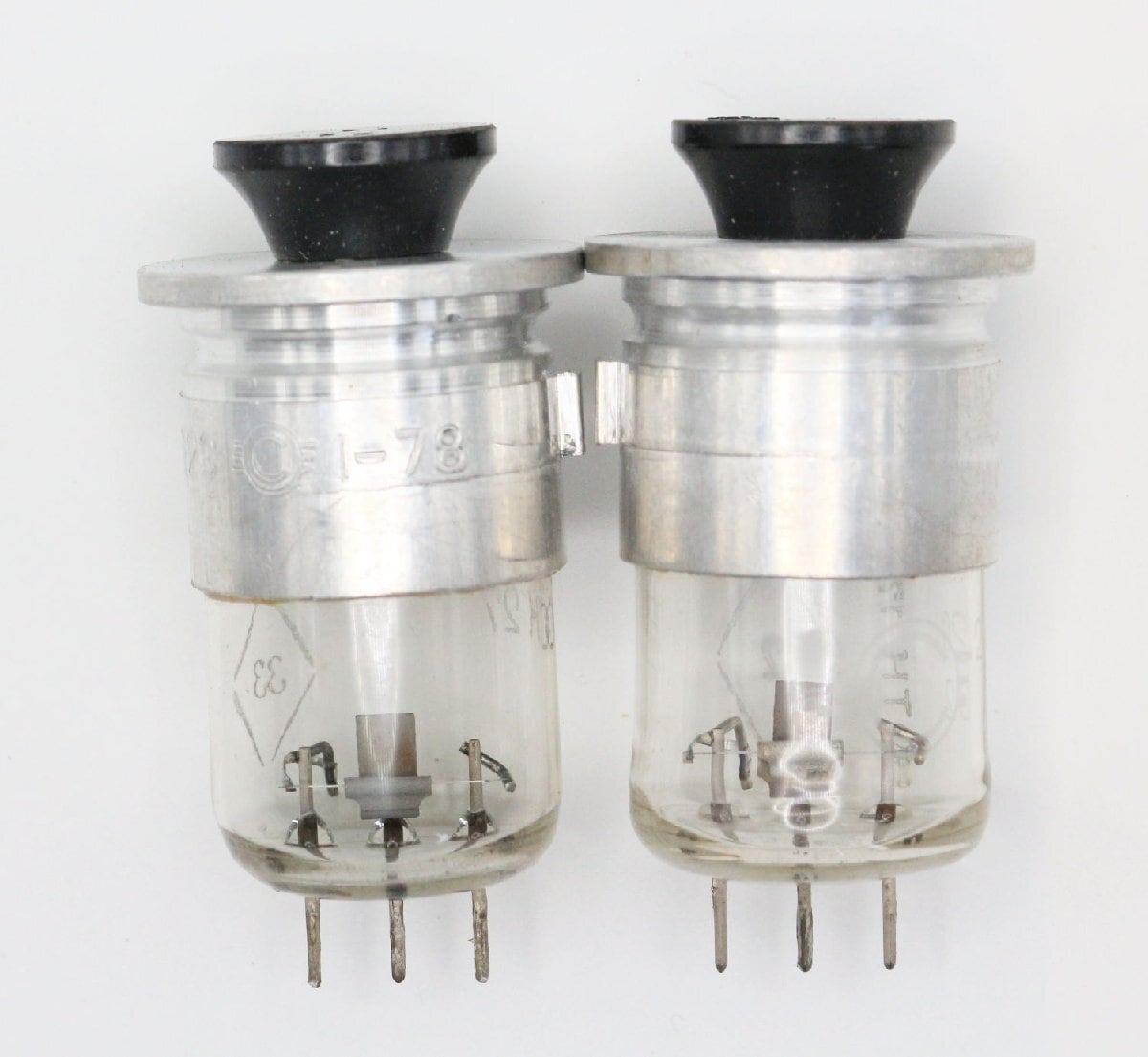

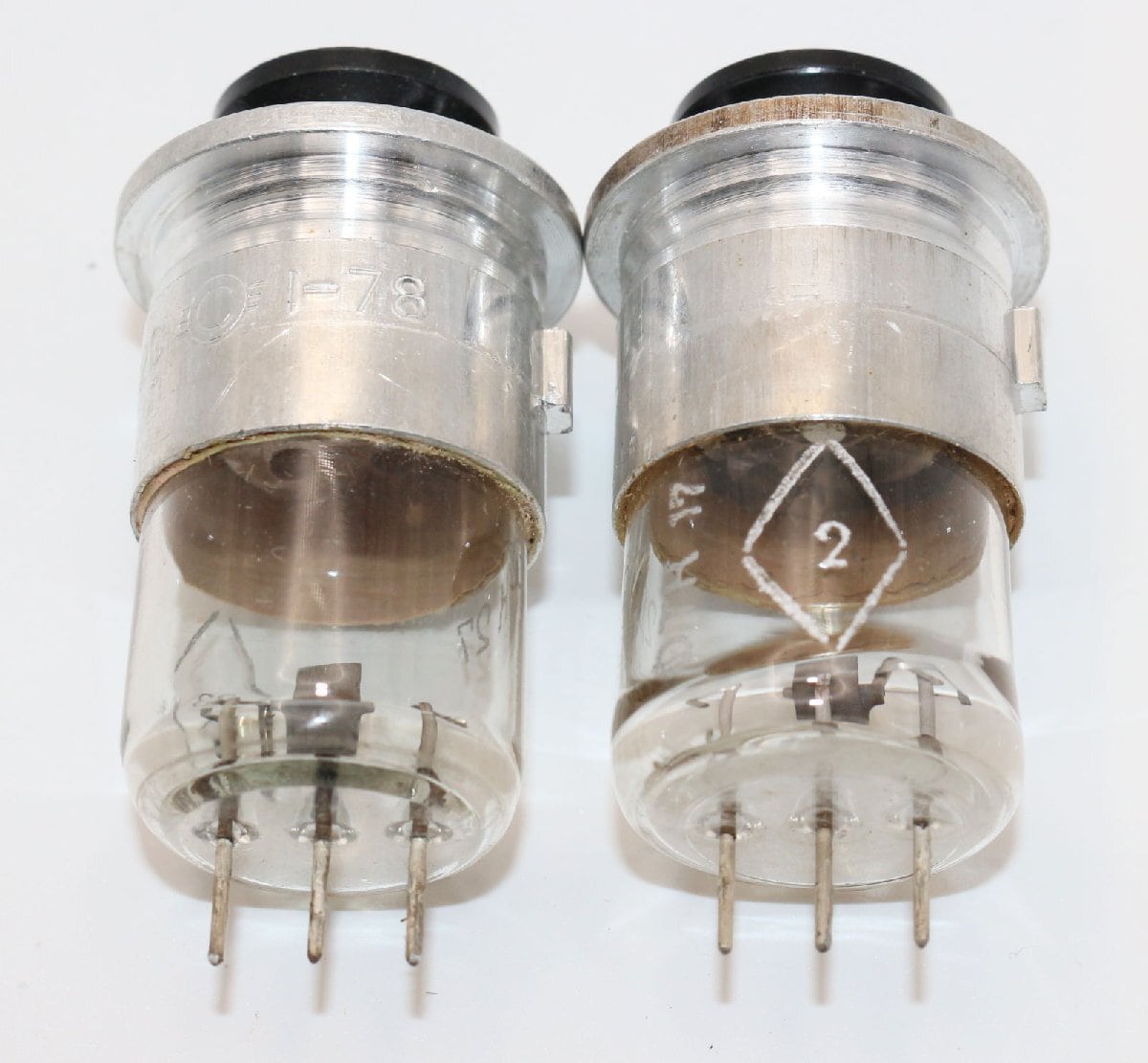

画像と同等品2個のご提供になります。
未使用動作保証品ですが傷汚れ錆など有ります。
型式を刻印またはプリント仕様が混ざることがあります。

マイクロ波ノイズダイオードでマイクロ波増幅器の雑音指数を
計測するために設計された基準雑音発生回路で使用されます。

当初はL16という名称で製造されその後DSh2-10その後これです。
この球は戦時中ドイツ テレフンケンから鹵獲されたL16を参考に
作られたことで知られているそうです。（聞きかじり情報です）

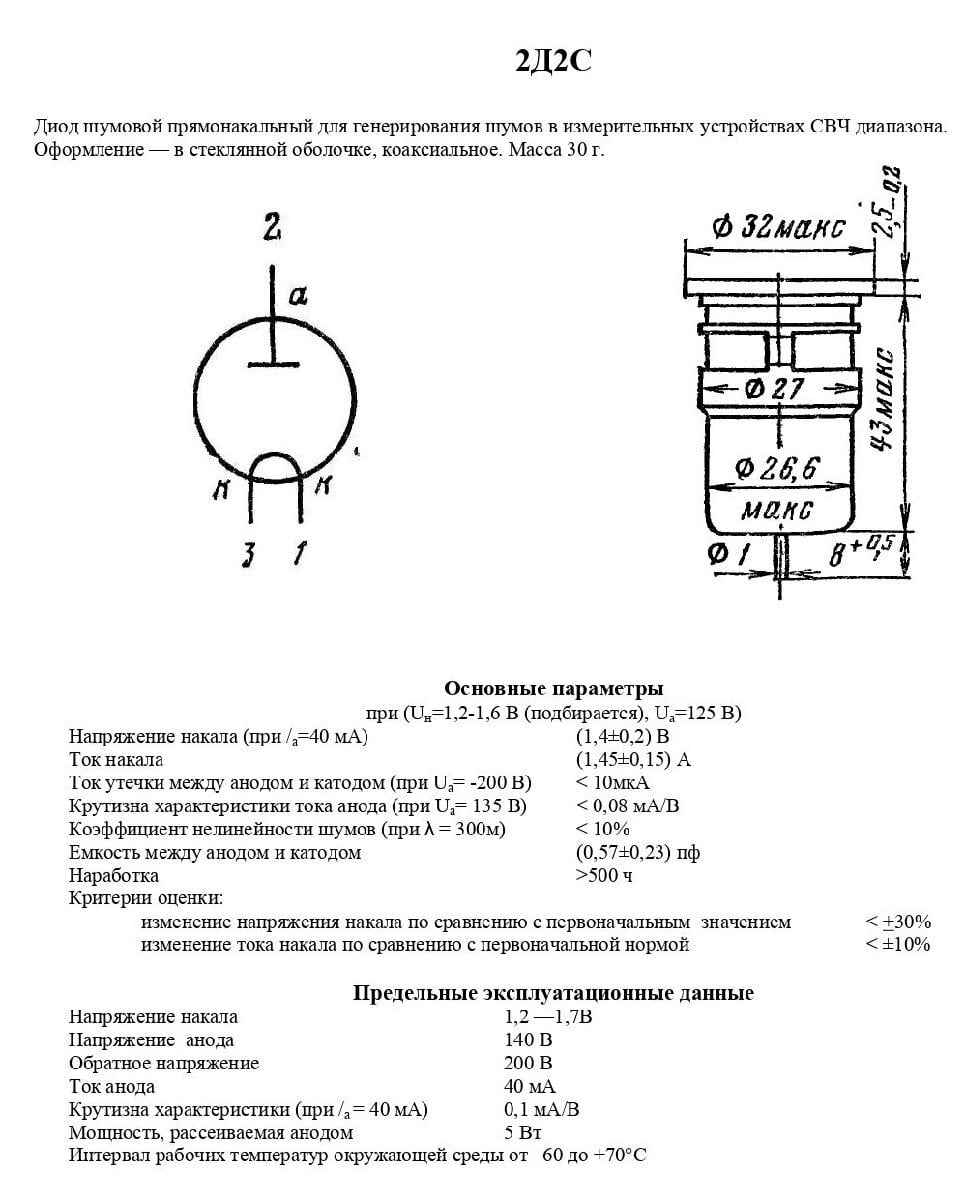

【2Д2С (2D2S) 技術仕様】
■基本定格
・管種：雑音発生用二極管（ノイズ・ダイオード）
・陰極：直熱型（酸化トリウム）
■電気的特性
・ヒーター電圧 (Uf)：1.4V (±0.2V)
・ヒーター電流 (If)：1.45A (±0.15A)
・プレート電圧 (Ua)：135V (最大200V)
・プレート電流 (Ia)：40mA (最大)
・プレート損失 (Pa)：5W (最大)
■静電容量・その他
・アノード・カソード間容量：0.57 pF
・逆方向漏れ電流：10 μA 以下 (Ua = -200V)
・ノイズ非線形係数：10% 以下
・設計寿命：400～500 時間以上
・重量：約30g

ネット情報です。
ガラス容器のコアクシャル（同軸）形状をしておりフィラメントを
直接加熱する直熱型カソード（酸化トリアムカソード）を採用しています。
広い周波数帯域でフラットなノイズを発生させる能力があり50Ω負荷に
おいて約16dBのENR（余剰雑音比）を得ることができます。

低域（10Hz～）から高域（600MHz程度）まで非常に広い帯域で安定したノイズを
発生させるノイズダイオードでデータシート上の動作限界は3GHzとされていますが
実用的なフラット特性としてはVHF/UHF帯（～600MHz前後）での使用が一般的です。
自作のノイズジェネレーターや、受信機のNF（雑音指数）測定にぜひご活用ください。

参考になる回路例 リソース リンクです。
各自で正確な諸元をご確認ください。

2Д2Сを使用した具体的な製作例と回路図が掲載されています。
プレート電流 20mA で動作させる際のノイズ量（ENR 13dB）などの
詳細データがあります。
A Tube Noise Source using the 2D2S Tube
"https://electronicprojectsforfun.wordpress.com/making-noise/noise-sources-i-have-built/a-tube-noise-source-using-the-2d2s-tube

真空管ノイズ源の仕組みと、2Д2Сがなぜ優れたノイズ源になるかを
技術的に解説しています。
Using A Vacuum Diode To Make The Cleanest Noise Source
https://hackaday.com/2022/04/01/using-a-vacuum-diode-to-make-the-cleanest-noise-source-youve-ever-seen

新品未使用品ですが傷汚れ有ります。
お話ネタ、実際に使う、コレクターズアイテムとしてご紹介致します。

在庫が有る限り複数ご購入いただけます。
まとめて購入で同梱です（後からでも同梱致します）

ポスト投函不可のためクロネコヤマトになります。

注意事項
豊かな経験をお持ちの方にオススメする商品です。
ノークレームノーリターンをお約束できる
余裕と遊び心がある方向けアイテムです。
弊社は本品を使用することによって起こりうる
被害に関して一切保障はいたしません。
