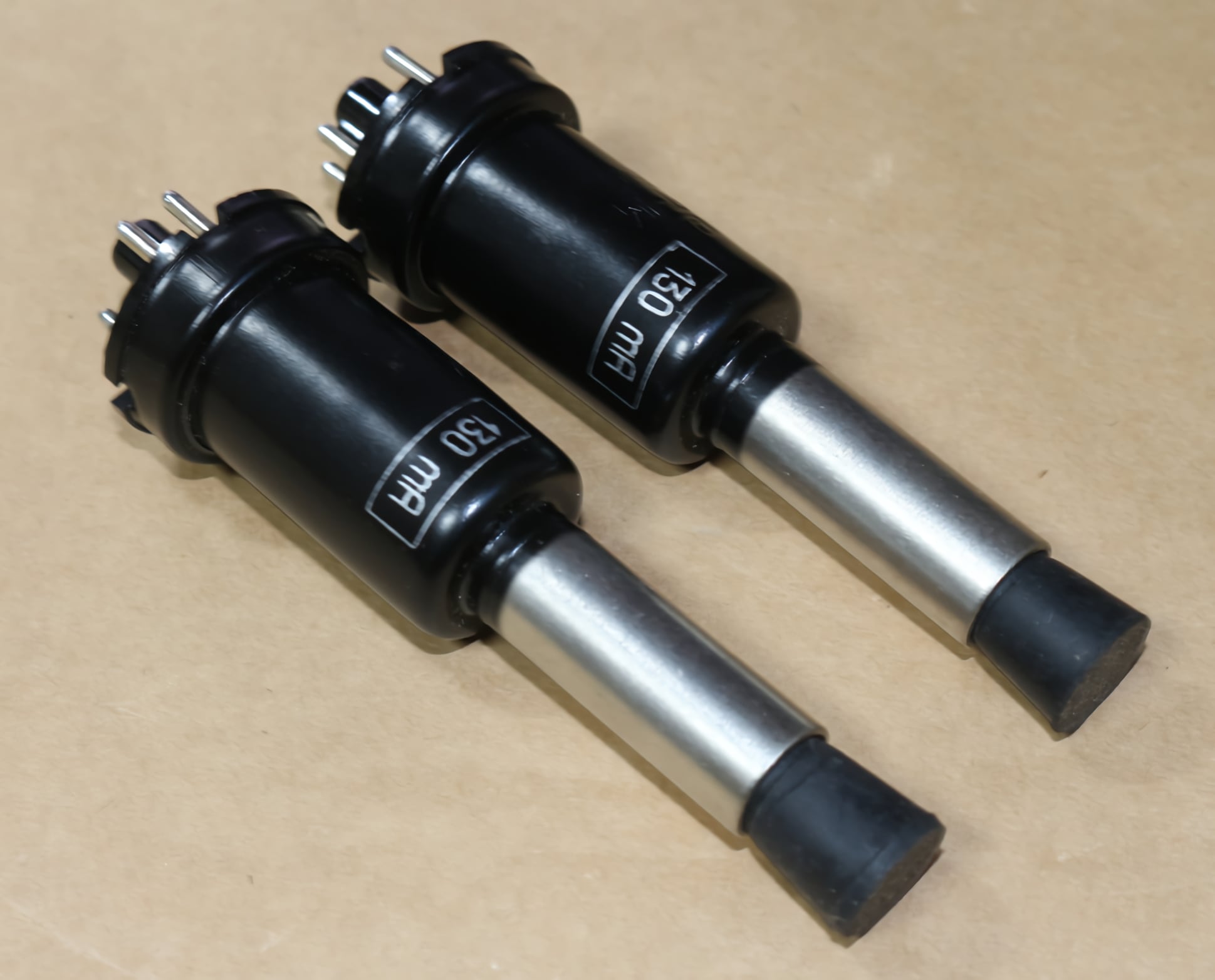

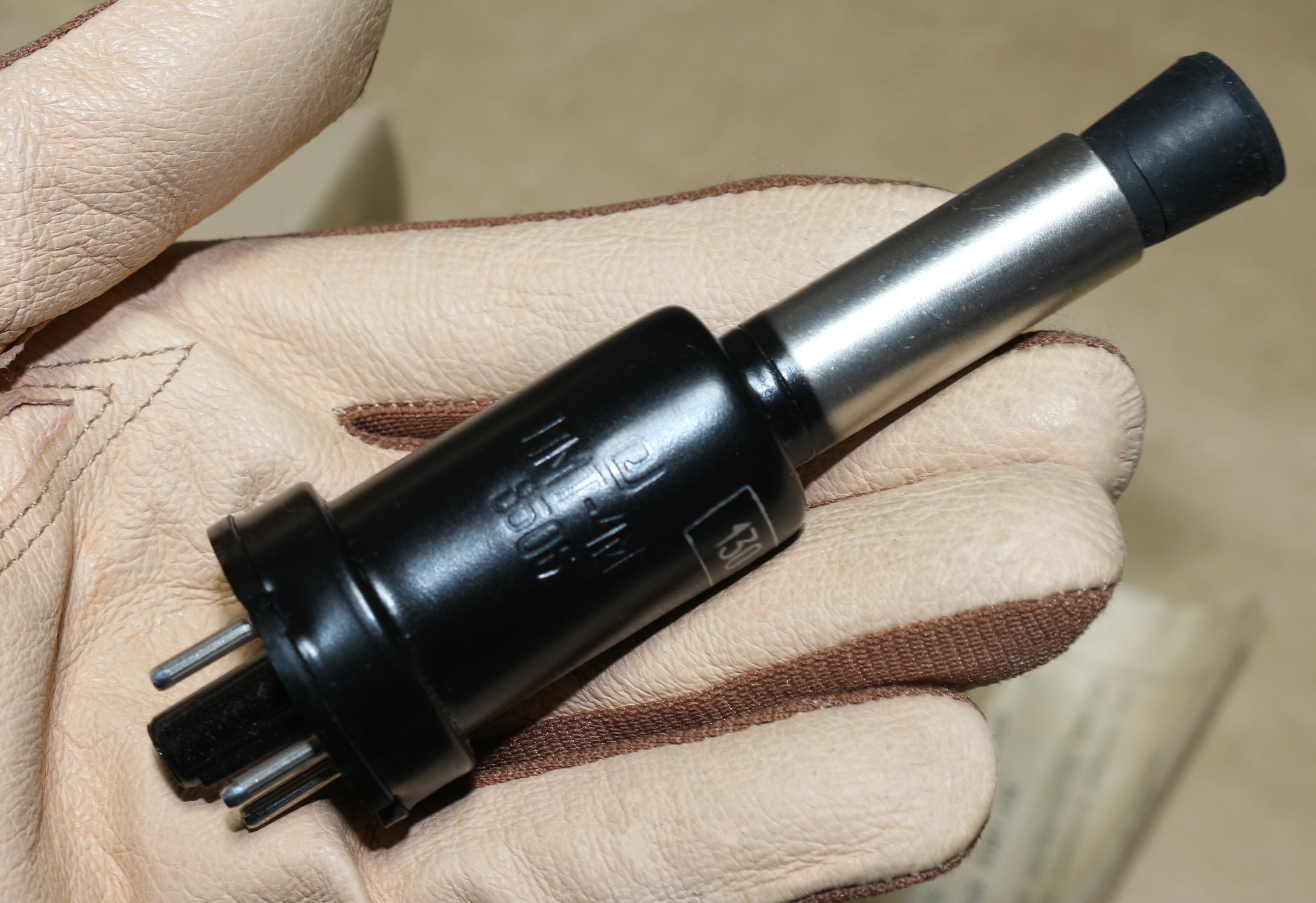

旧ソ連（USSR）製の熱電対式真空計センサー「ПМТ-4М」の未使用・保管品 【世界最安値級！2個セット】です。

ガラス製の真空計とは異なり、頑丈な金属（メタル）ボディを採用しているため衝撃に強く、
DIYでの真空システムへの組み込みや、時には溶接などが非常に容易なモデルです。

【マニアの間で密かに人気！自作デジタル真空計のベースに】
本センサーは身近な電子工作パーツとデジタルテスター（マルチメーター）を組み合わせることで、
「自作デジタル真空計」を製作して遊ぶことができます。
また、重厚感のあるニキシー管やレトロ高真空機器のような雰囲気があり
スチームパンクなインテリアとしても本物で新品ですから楽しいと思います。

--------------------------------------------------

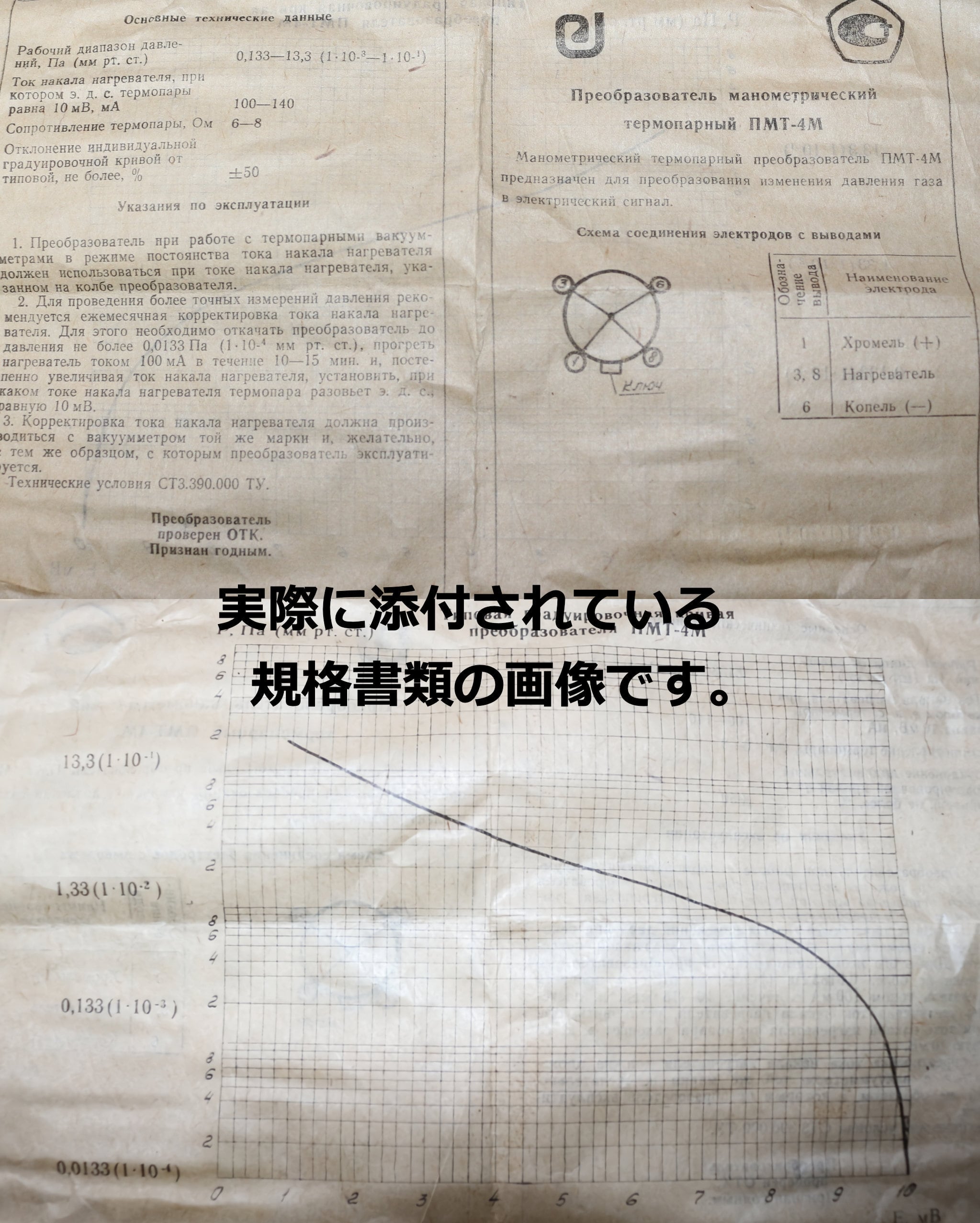

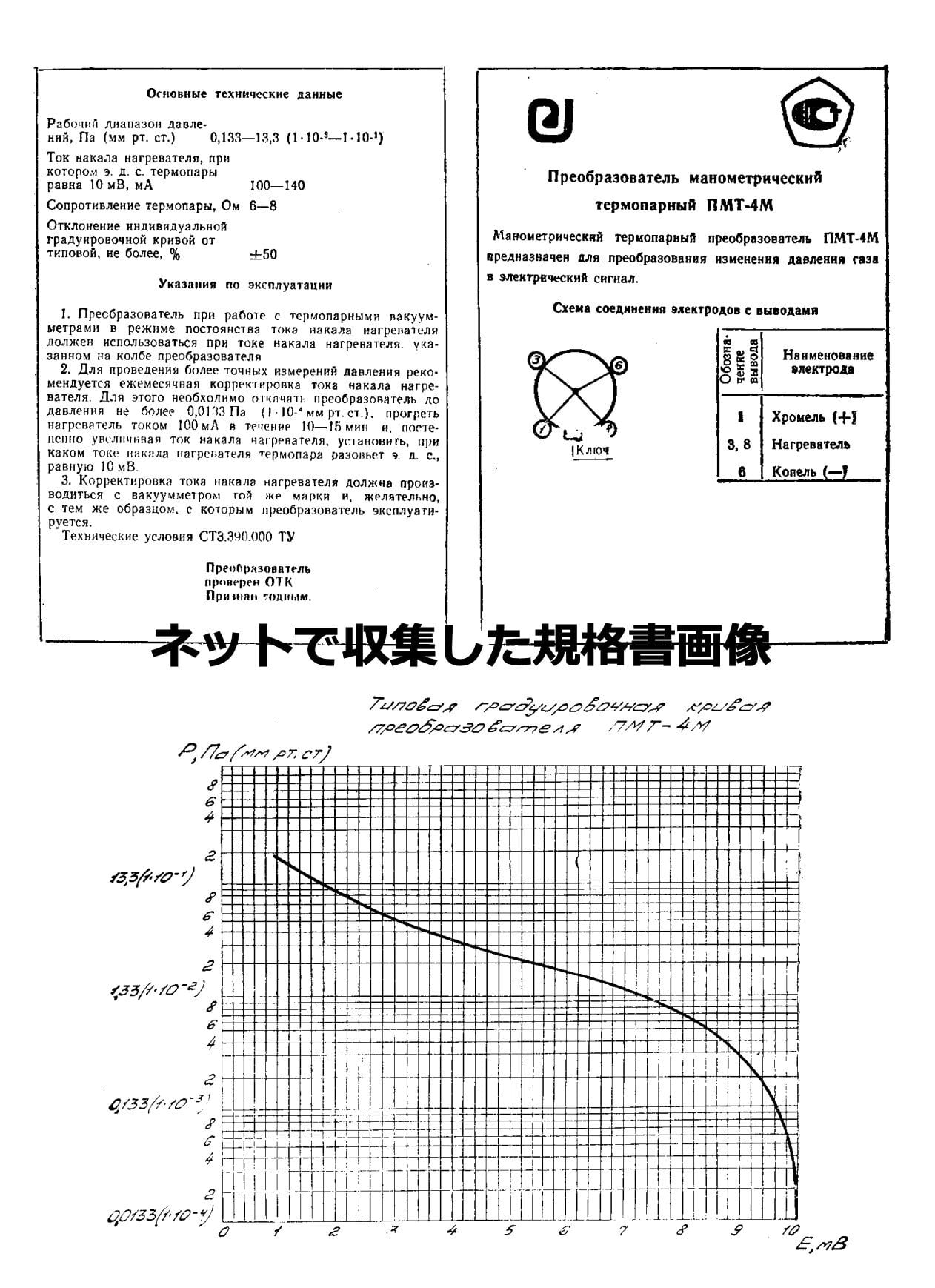

■実験・自作される方向けの技術データ（ピン配置）

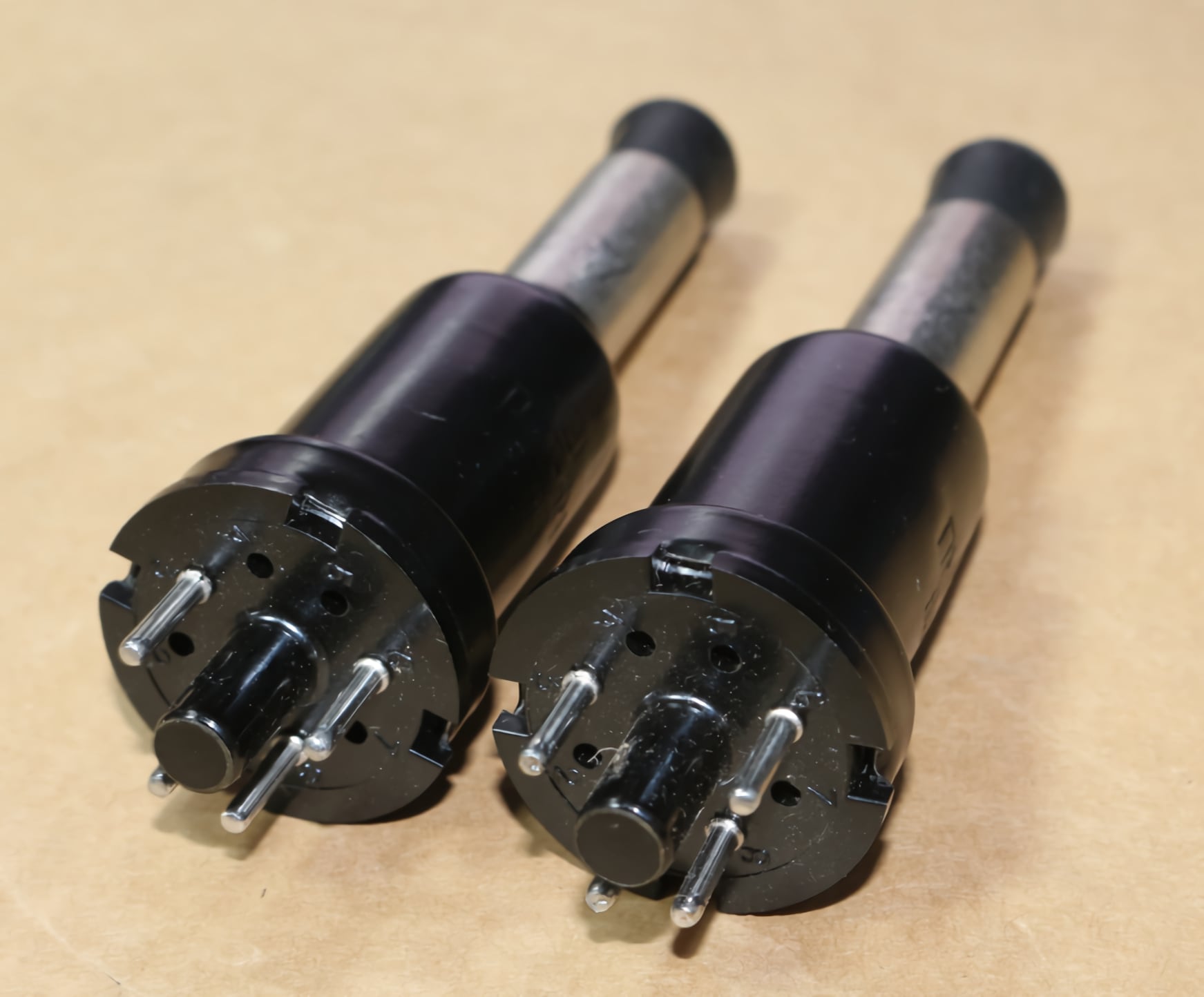

底面の8ピン（GTオクタルベース型）の配置データです。
・3番ピン － 8番ピン：ヒーター（加熱用フィラメント）
→ 個体指定の定電流（100～140mA、電圧は約0.3V前後）を流します。
・1番ピン（＋） － 6番ピン（ー）：熱電対（真空度測定用の出力）
→デジタルテスターのmV（ミリボルト）レンジで0～10mVの電圧変化を読み取る
ことで真空度を把握できます。
10mVで本センサーで測定できる最大真空度です。

★簡単・安全な自作回路の提案（ネットでのデータ収集と聞きかじりです）
※各自で確実な調査と実験をしてください（動作の保証は出来ません）
USBからか電池などの5V電源に40Ω前後の固定抵抗1W～2Wと100Ω程度の
巻線型可変抵抗を直列に繋ぐことで、ヒーター線を焼き切ることなく安全に
120mA前後に調整できます（三端子で定電流にするのがベストかも）
真空度が上がると、1-6番ピンからの出力電圧が0mVから最大10mVまでリアルタイムに
上昇していく様子を楽しめるみたいです。
※特殊構造のため、ヒーター電源とテスター側GNDは必ず独立（フローティング）
させて測定してください。
--------------------------------------------------

◆商品スペック（1個あたり）

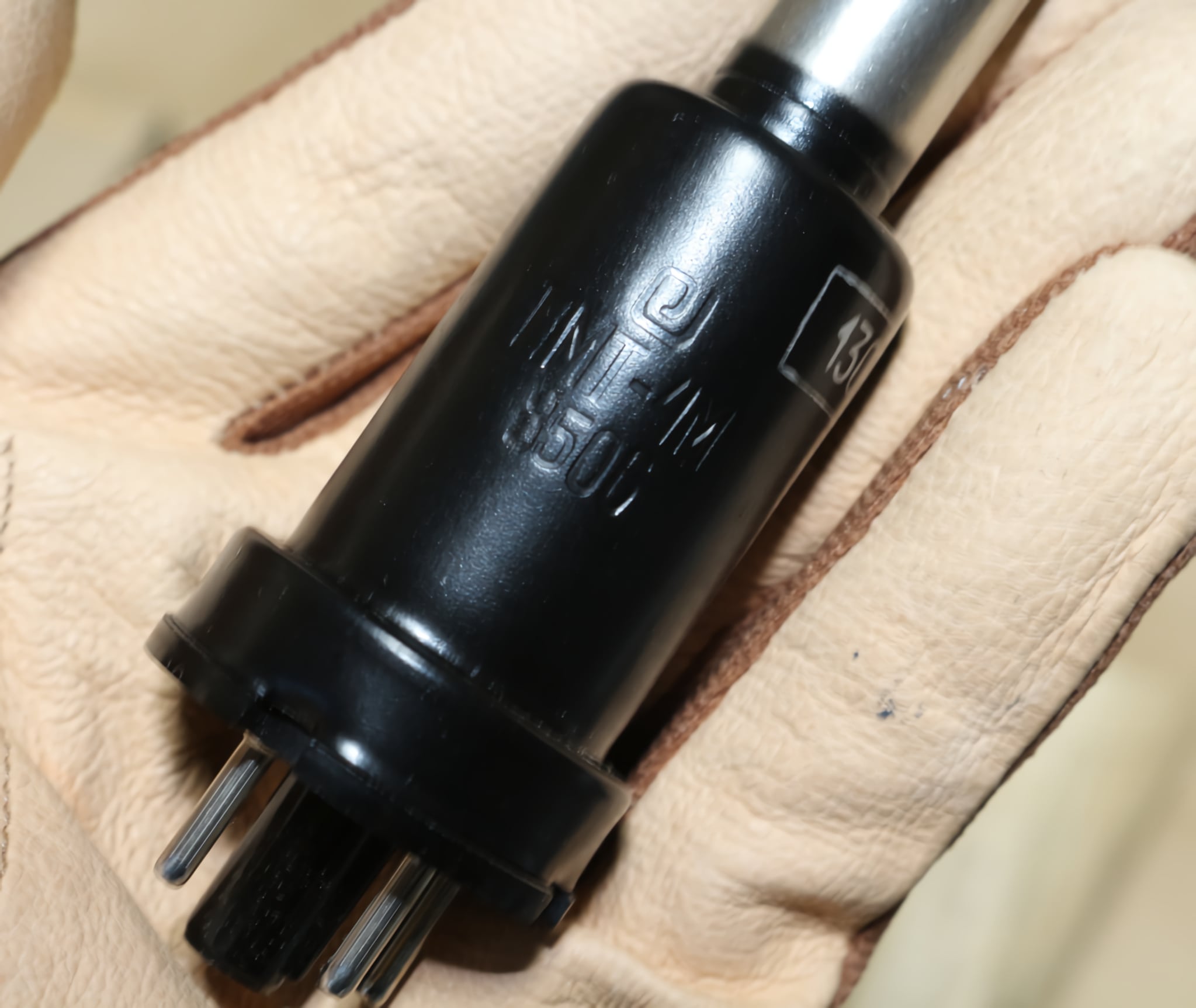

・型番：ПМТ-4М (PMT-4M)

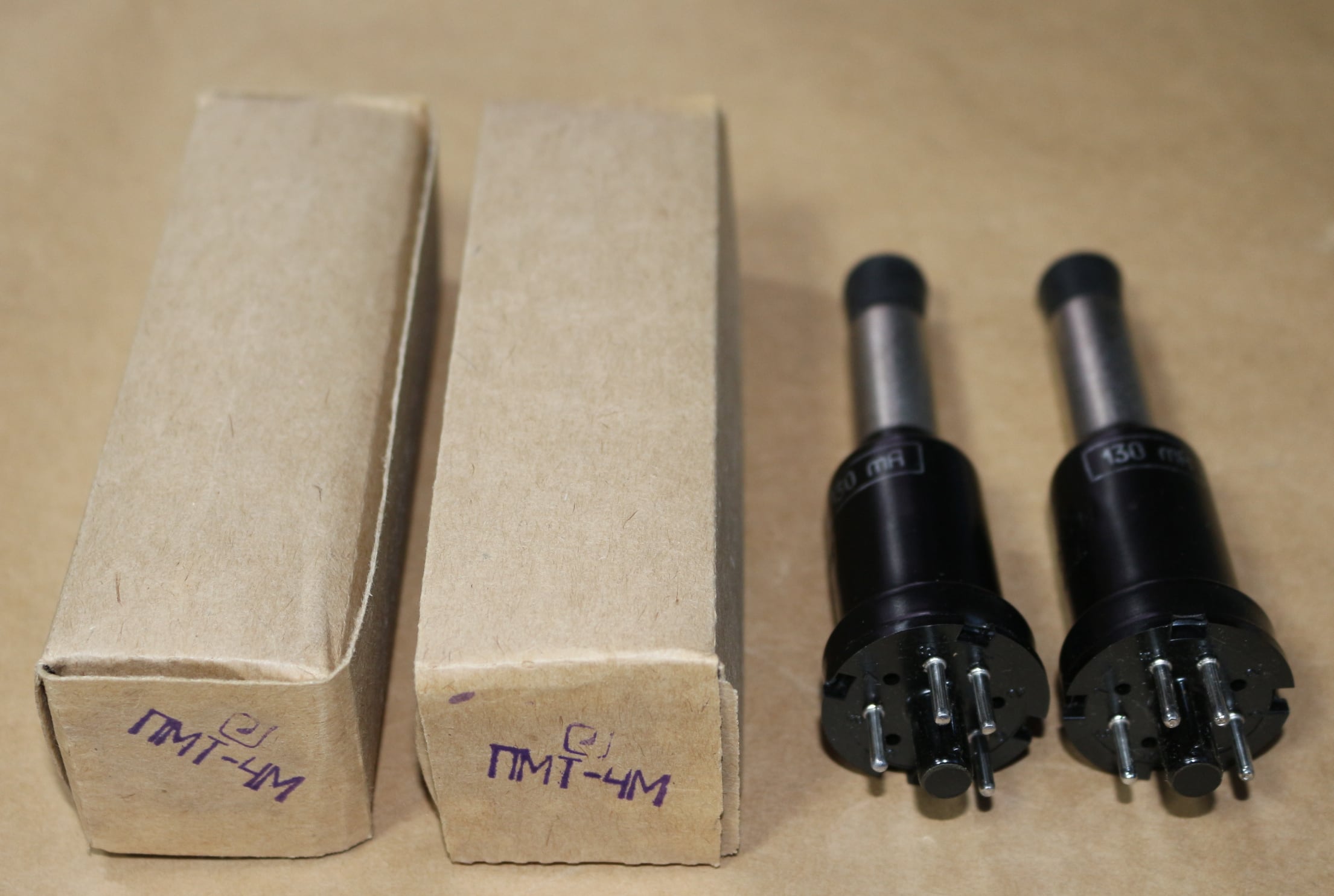

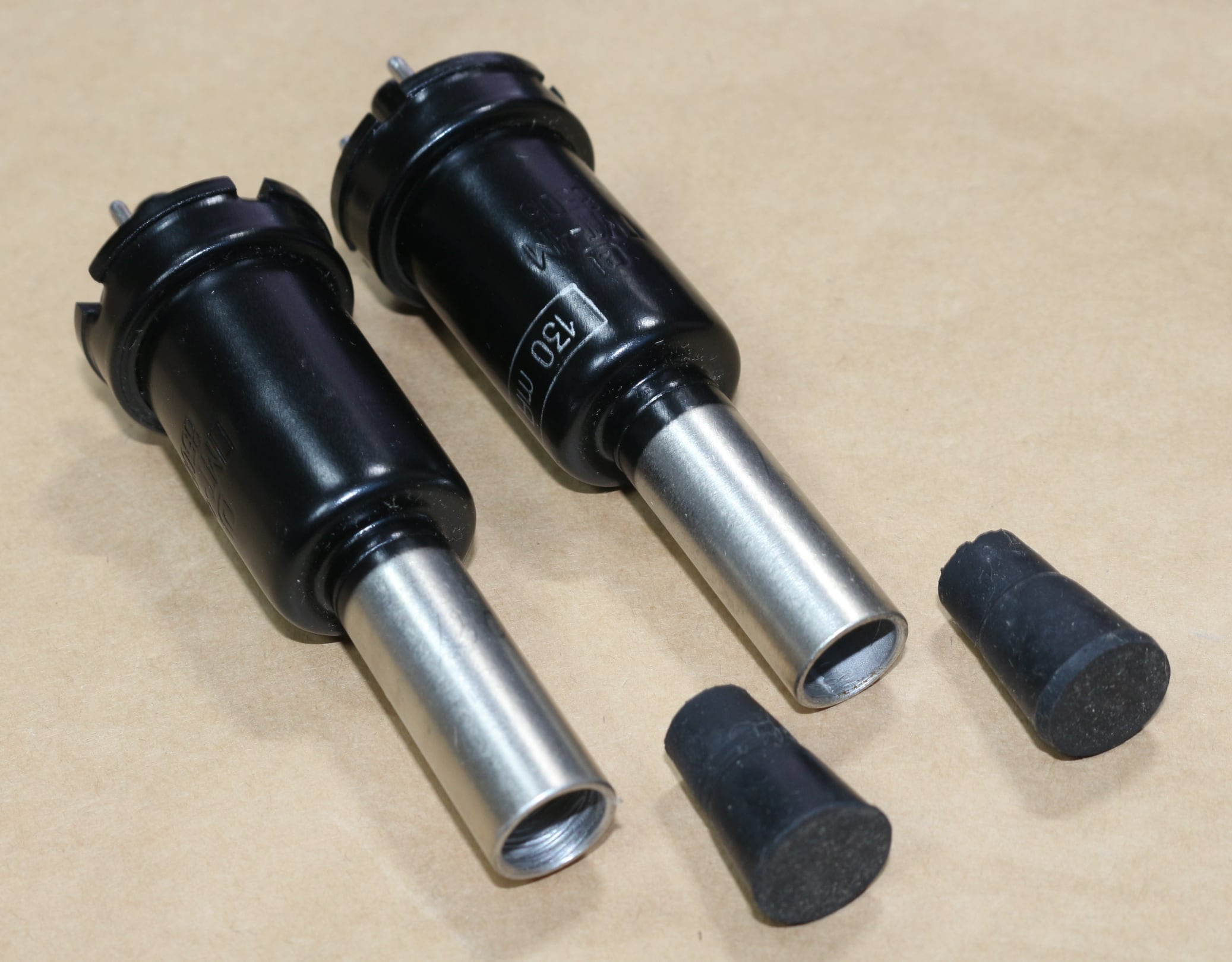

・数量：2個セット
・測定範囲：0.133 Pa ～ 13.3 Pa（1×10⁻³ ～ 1×10⁻¹ mmHg）
・熱電対内部抵抗：6 ～ 8 Ω

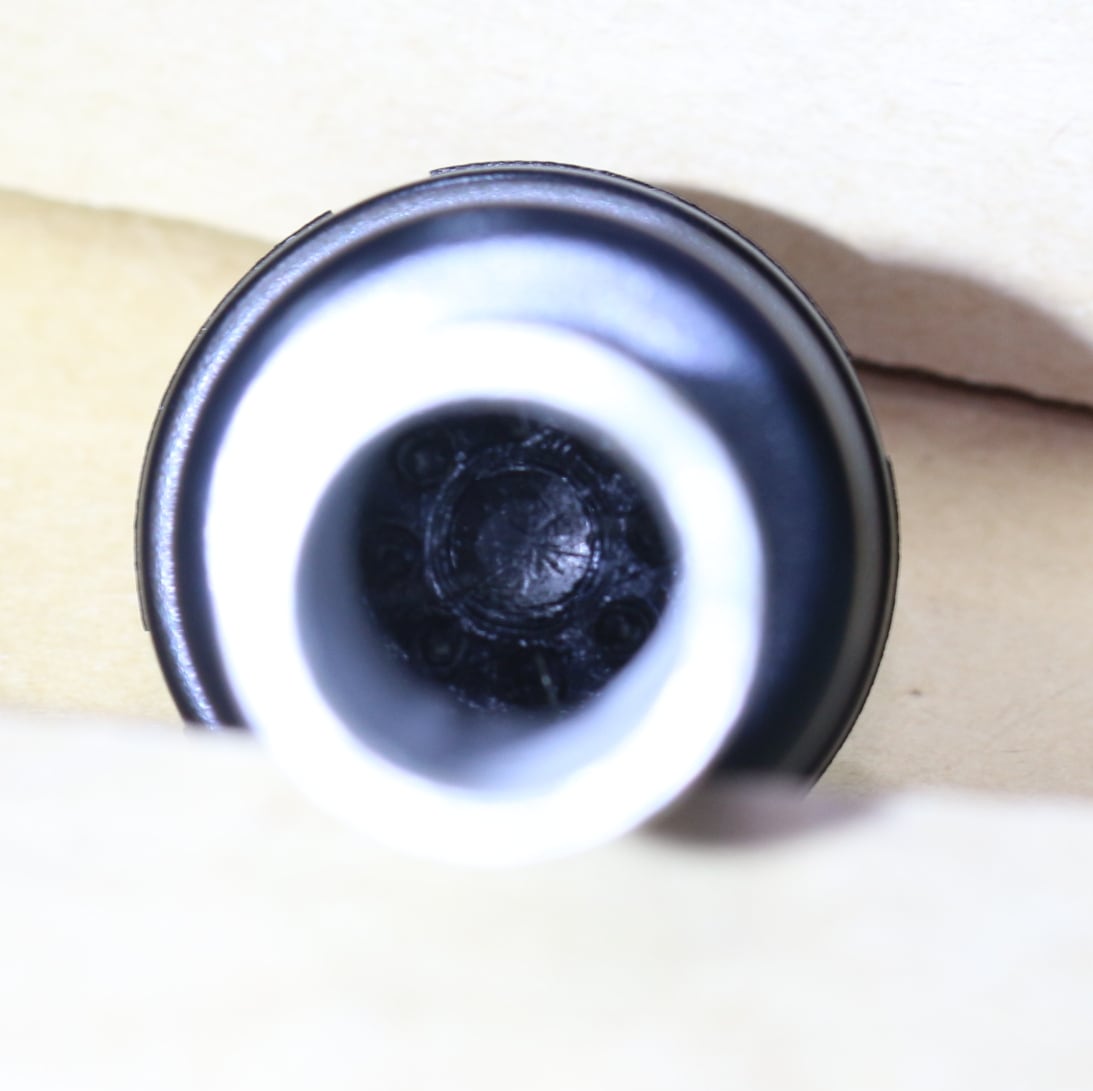

・接続部外径：14.5 mm

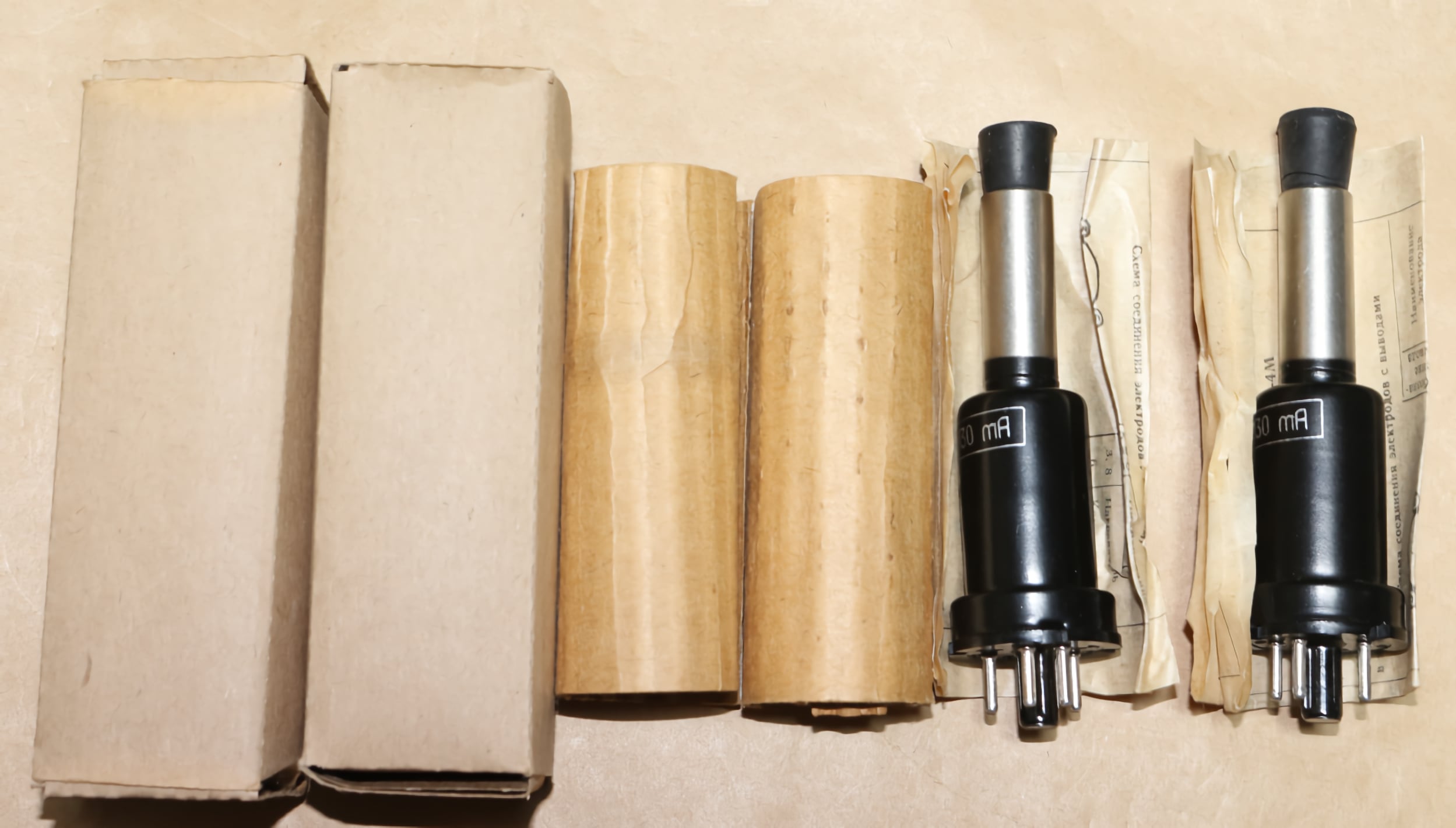

・状態：未使用・長期保管品（デッドストック品のため、外観に経年による
多少の擦れや変色、金属のくすみがある場合があります）

発送はクロネコヤマトになります。

注意事項
豊かな経験をお持ちの方にオススメする商品です。
ノークレームノーリターンをお約束できる余裕と遊び心がある方向けアイテムです。

※当方では回路を組んでの実動テストや詳細な動作確認は行っておりません。
その分お安く出品しておりますので、現状渡しのビンテージ電子部品としてご理解ください。

弊社は本品を使用することによって起こりうる
被害に関して一切保障はいたしません。
