感動の完動品 アップデート 1955年 フォード 真空管カーラジオ Bendix R5B
100V家庭用電源仕改造済み 高感度 面白おまけ付きです。

画像が実物です。
玄人様向けデスクラジオ、テーブルラジオ仕様です。

球露屋の説明です、間違ってたらごめんなさい。
それと長々と説明しますが最後までお付き合いください。

1955年型フォード フェアレーン カスタムライン等に搭載していた
当時の超高級オプションカーラジオです。
本品は既出のモトローラOEMとは違いベンディックスOEMの型番
R5BFで6Vプラスアースのバイブレータ仕様μ同調の6球スーパーラジオです。
ベンディックス・キングで有名な航空無線機でもお馴染みのメーカーです。
盛大な騒音と振動とノイズの車内で聞くために高周波1段ありAFは
6AQ5が使われてます(高感度大音量)
発熱と振動と騒音とノイズを出すバイブレーター(ブザー)と整流管や
重いバイブレータートランスを撤去し日本電源100Vで動作させるため

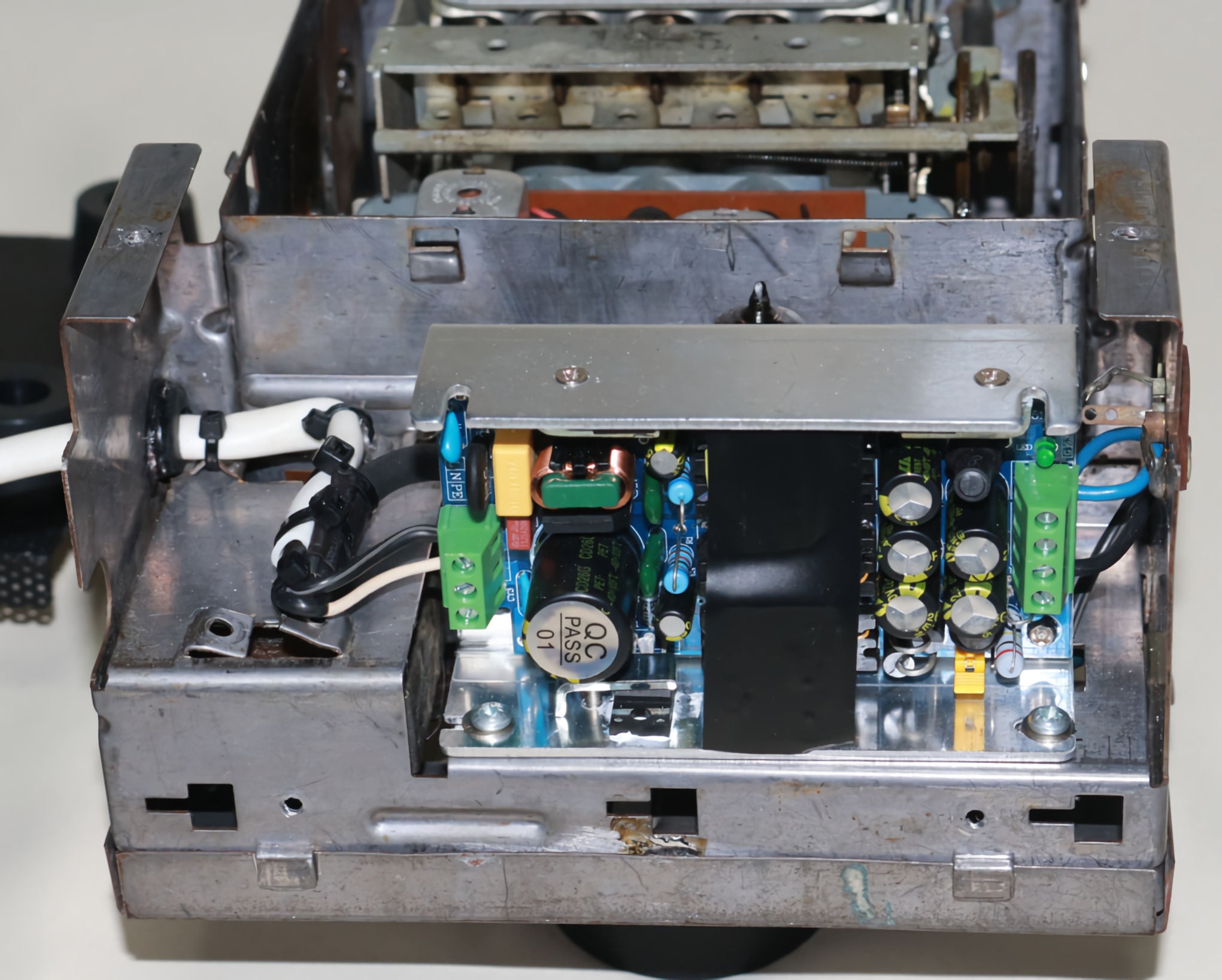

にインバーターを付けました、当初は上部に外付けしていた高圧電源は
球露屋で250V出力に改造した容量アップ高圧電源ユニットに変更し
内蔵することが出来ました。
電圧降下用大型500Ω25Wメタルクラッドは不要となり発熱を抑え
効率をあげることが出来たと思います。
混信（かぶり）には強い回路ですがモトローラOEM品と同様にNHK
594Khz LCトラップを入れてあります。
埼玉北部にある送信所は日本一強力な300KWなので幾分減衰
させることで他局を妨害しないようにしています（結構効果あります）

オリジナルVR連動スイッチ
ロングシャフトの特殊なスイッチ付きVRを採用していましたが劣化していた
のでロングシャフトとフランジだけ流用して汎用スイッチ付きVRをカップリングを
かえして金具自作し移植しています、加工は下手ですがこの先安心して
ご使用いただけると思います。
配線を改造し本体前面のオリジナルボリューム（VR）ツマミを回すことで
100V電源のON/OFFが連動して行えます当時の操作感を損なっていません。
電源ONで数秒後に6.3Vが有効になりパイロットランプが点灯します。
30秒後真空管が十分に暖まってからB電源250VがONします。
真空管に優しいインテリジェントな高圧電源ユニットになっています。

デスクラジオ テーブルラジオ仕様

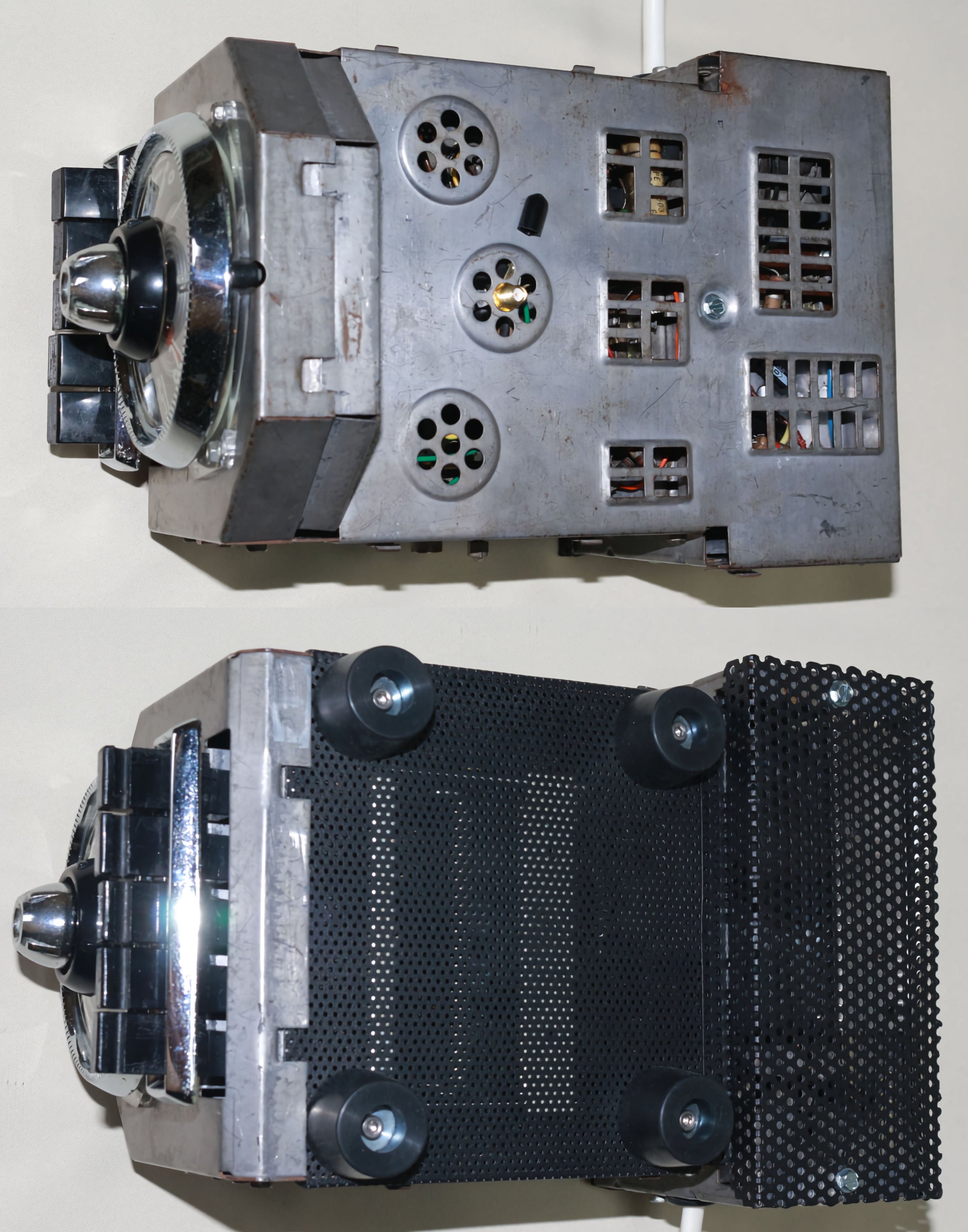

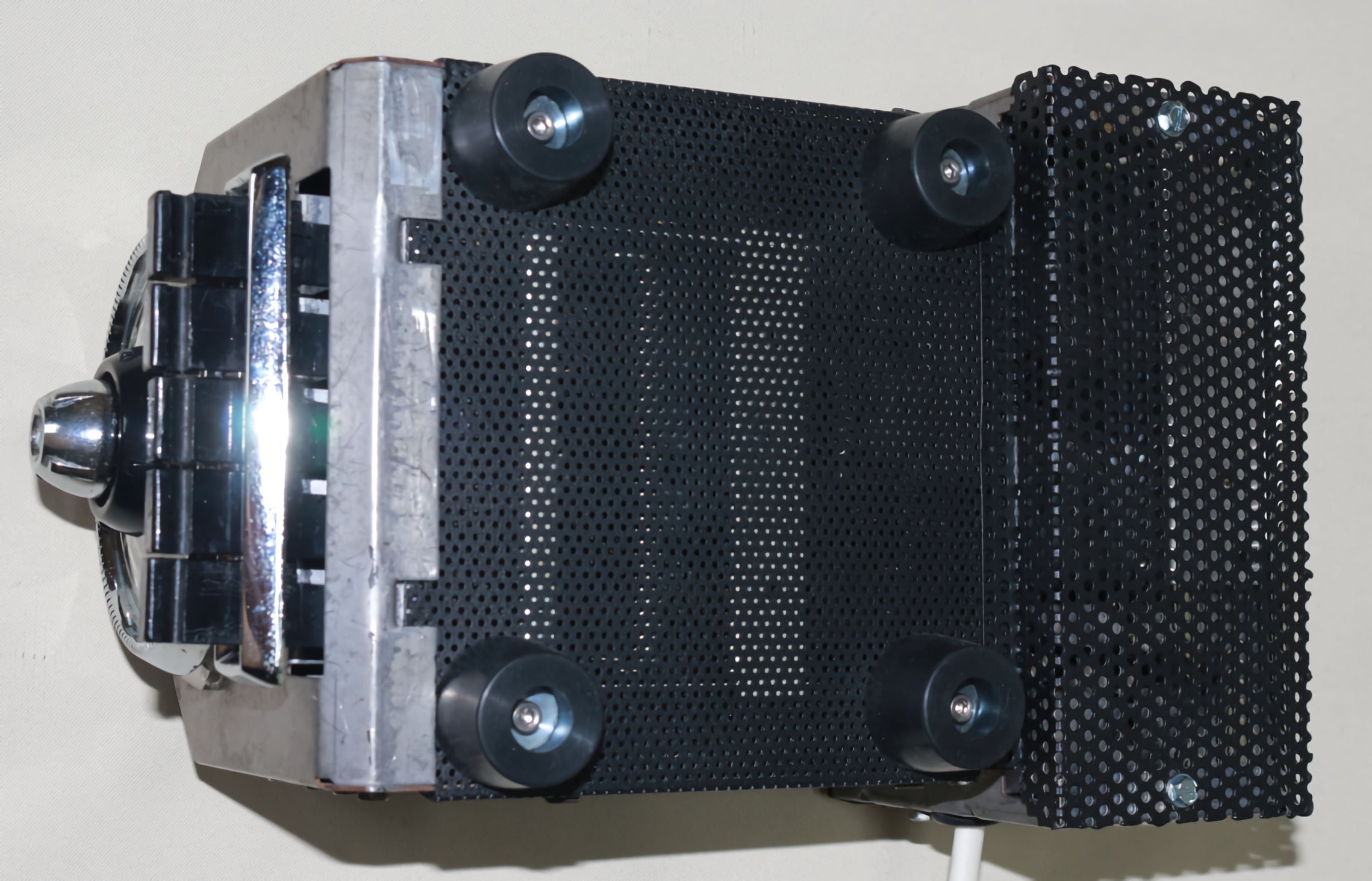

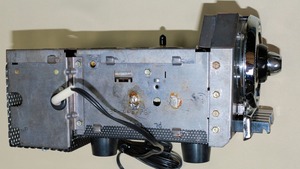

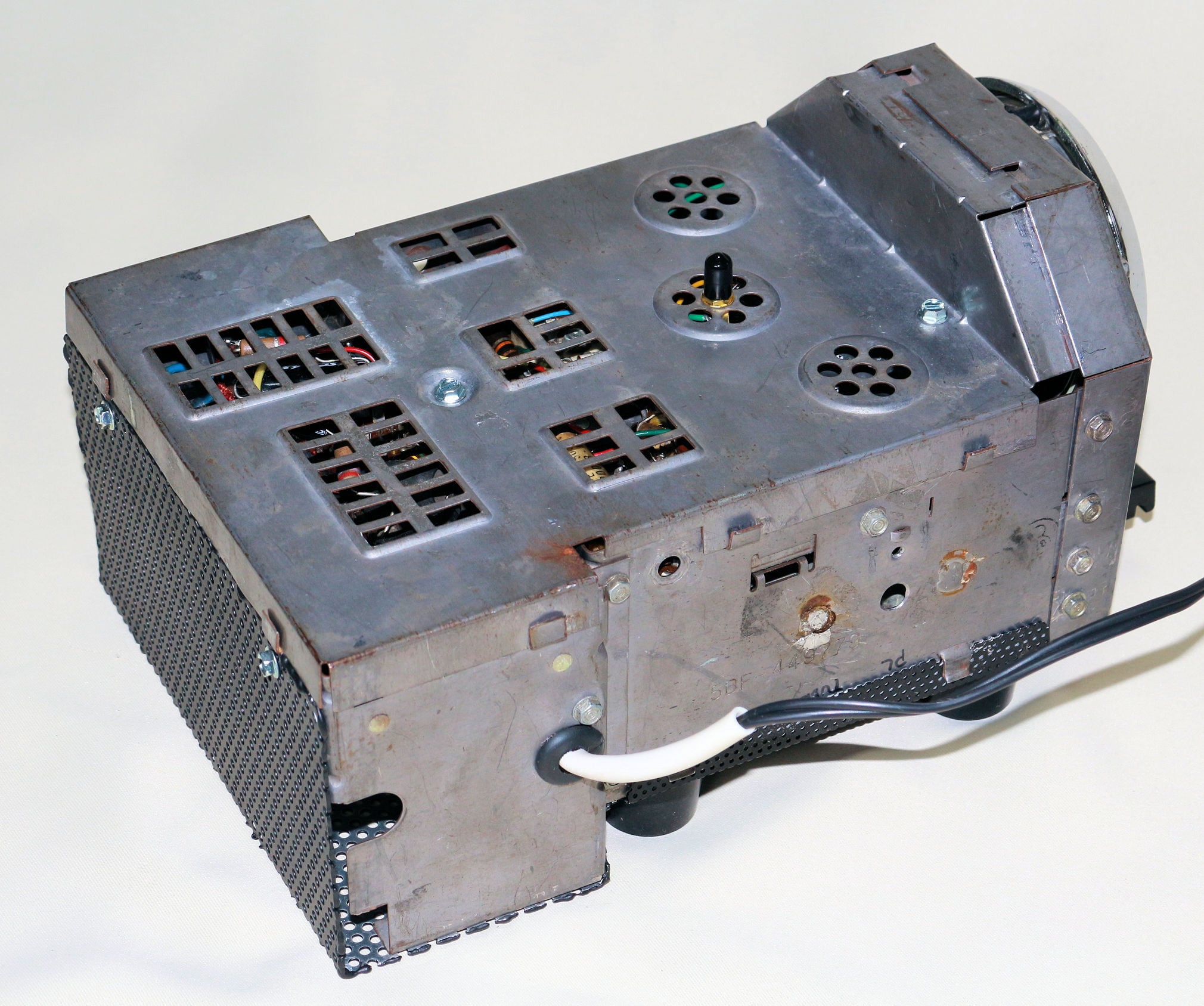

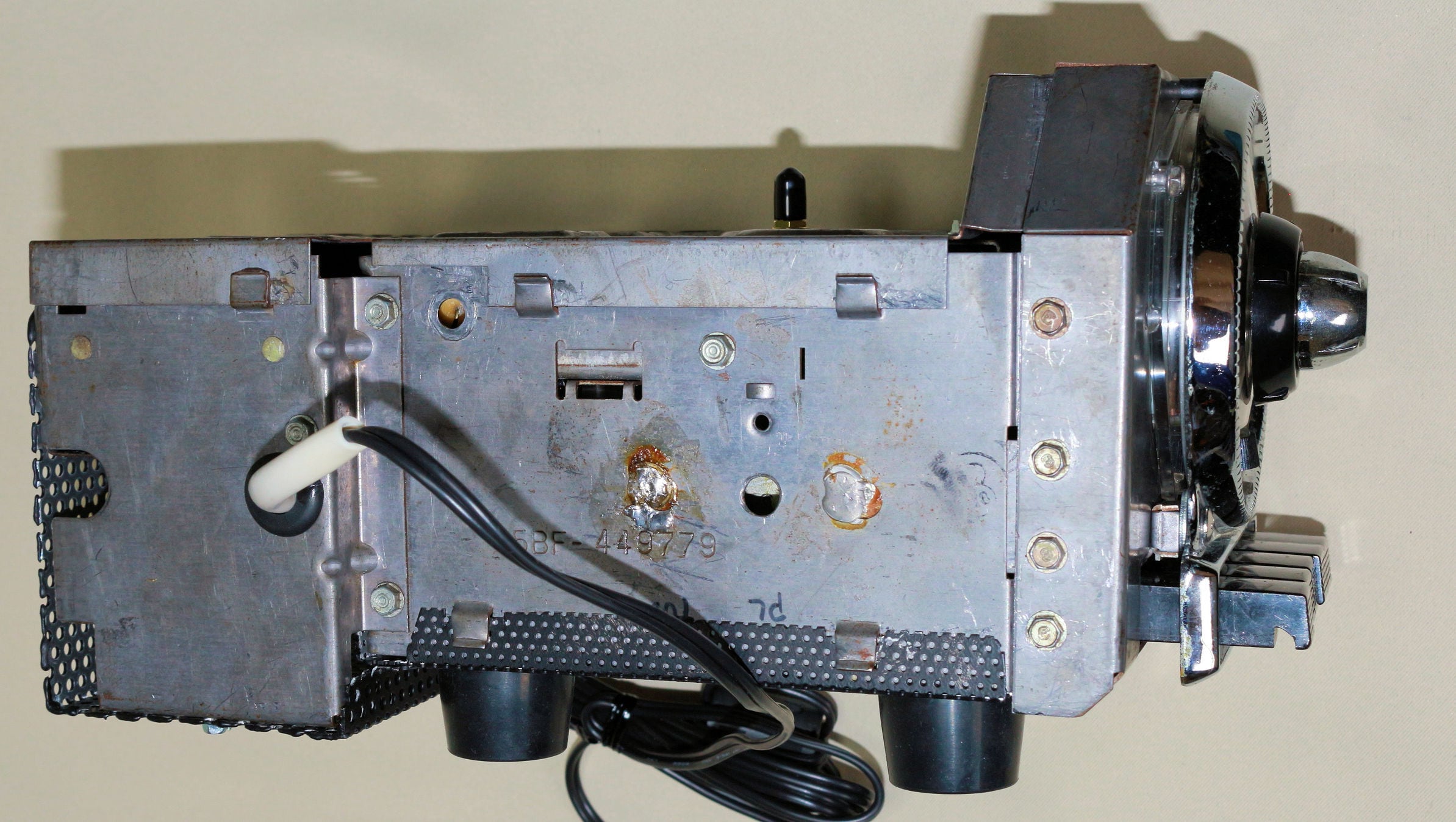

特徴の有る筐体形状をしておりデスクを傷つけない用に強力ゴム足を付けてます。

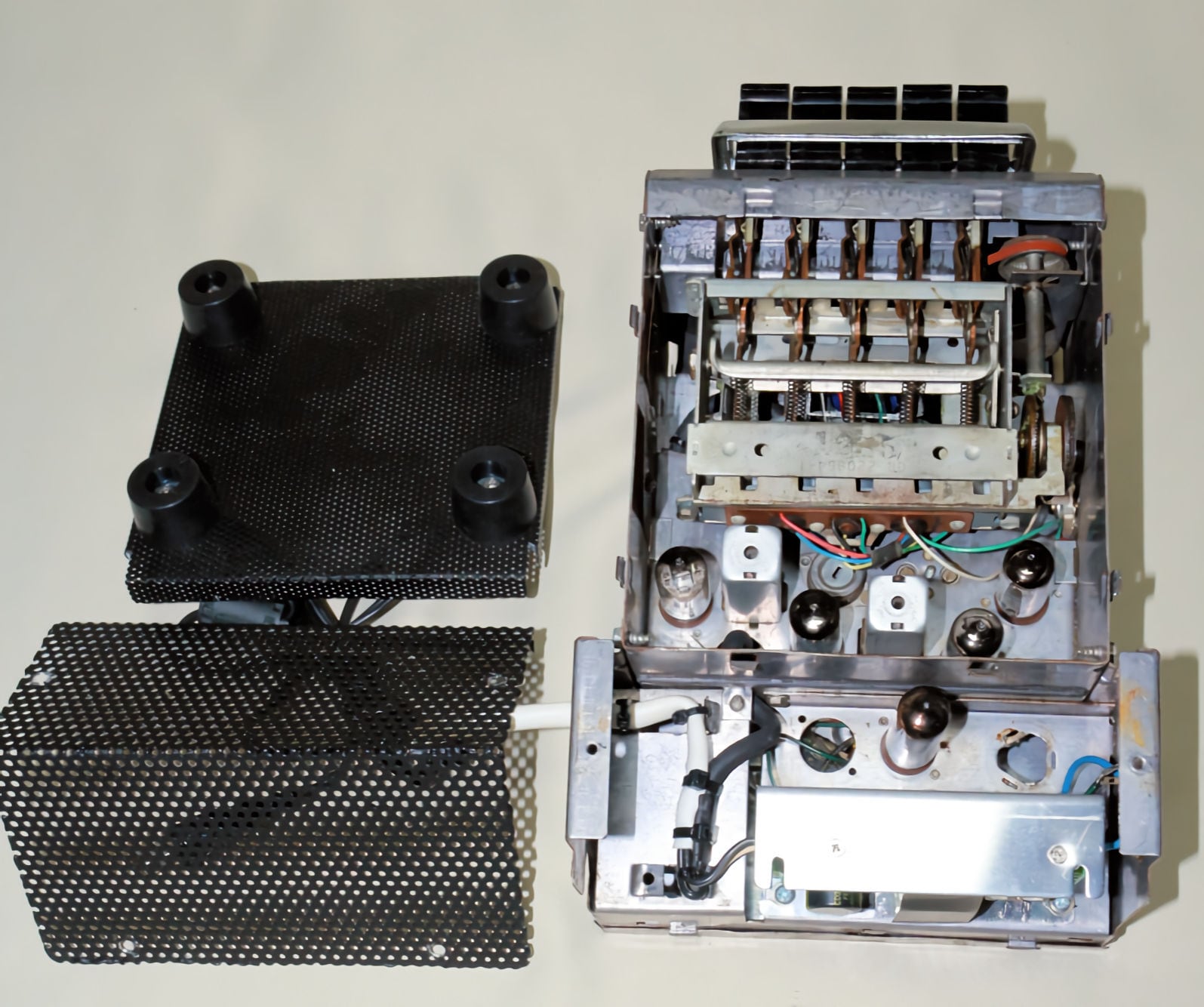

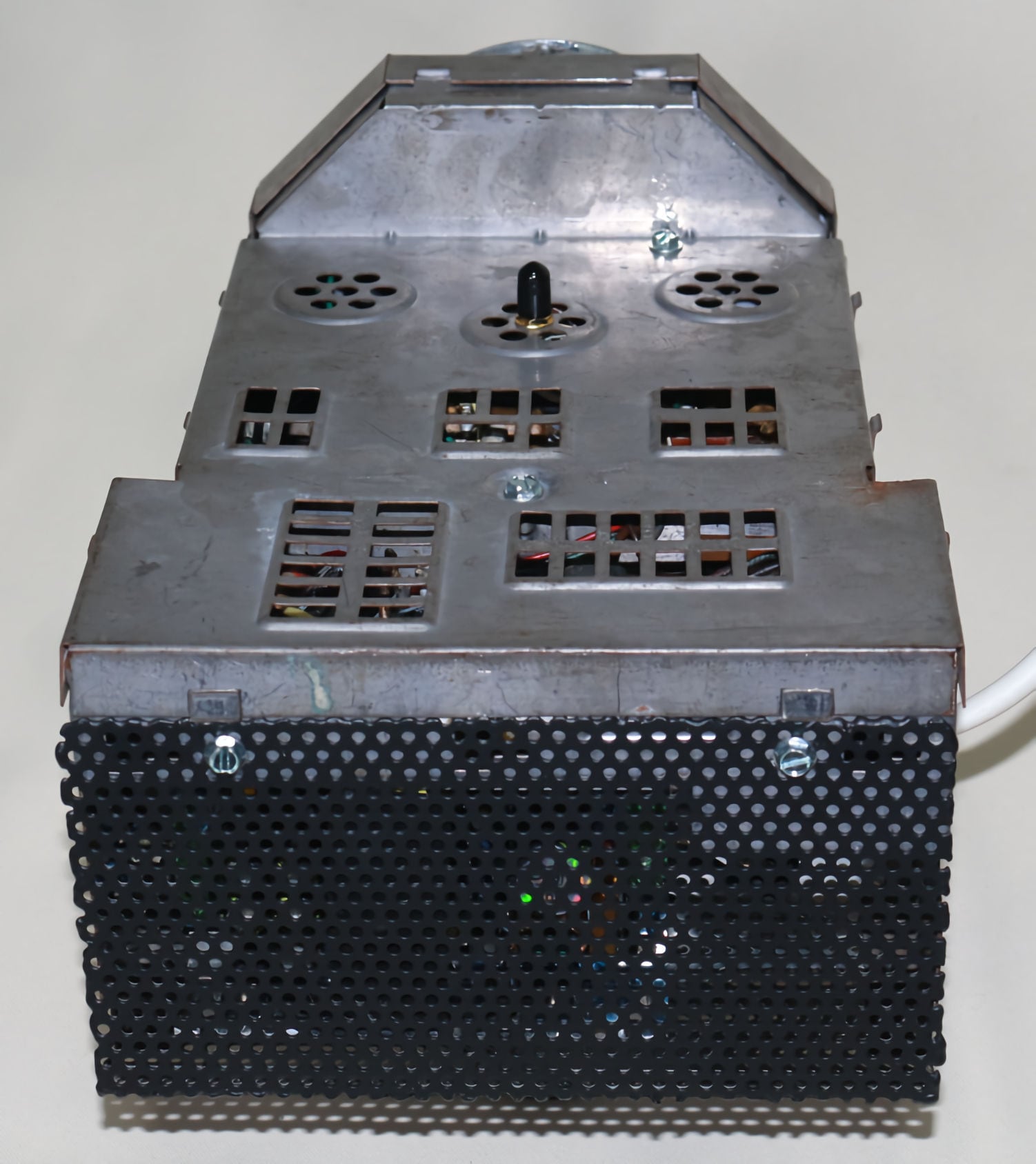

パンチング板で裏ぶたを作っています（オマケで価格には含まれません）
材料があったのでお節介で作った物でノークレームオマケです。
機械加工のプロが作った物ではありません下手な作りですが
感電防止にはなっています（オマケです）

モトローラ 通信型 スピーカー付き
本品にインピーダンスが対応している再塗装した3.2Ω30Wモトローラ
純正通信型スピーカーをお付け致します。

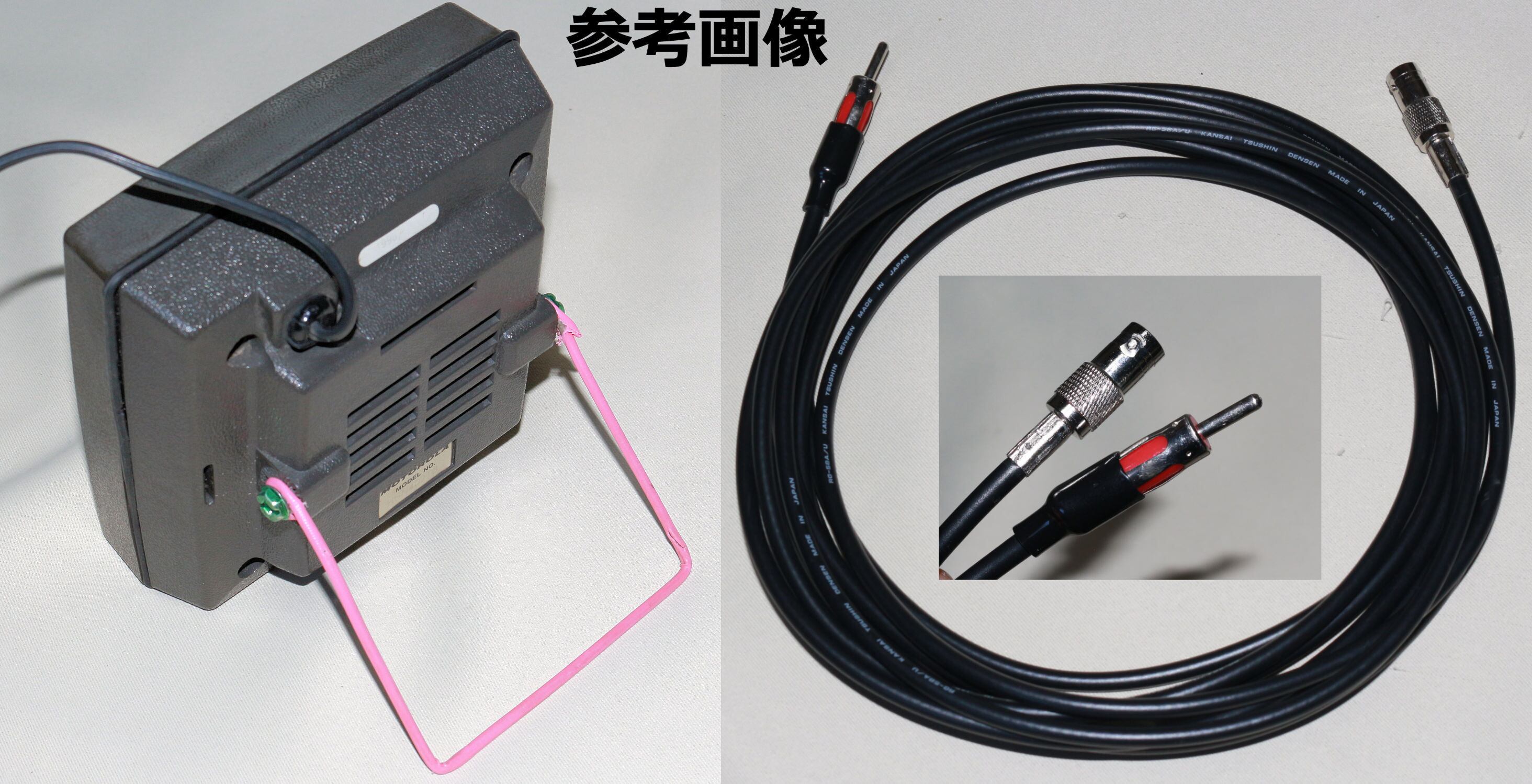

スタンドは針金ハンガー等を利用して自作してください（参考画像）
新品取り付けネジは2個付きます。

動作状況
AMラジオの受信確認済みです。
感度よく結構良い音でクリアに鳴っています。
癒えるAMノイズを存分に感じられると思います。
↓ 個体ごとに簡単な動画をアップしておりますので必ず御覧いただきご検討くださいませ。
バージョンアップ版 デスクで鳴らす1955 Ford R5BF(外部アンテナ使用)
https://youtu.be/PNo1jaJcXH0
↑ リンクをコピペしてyoutubeで見てください。

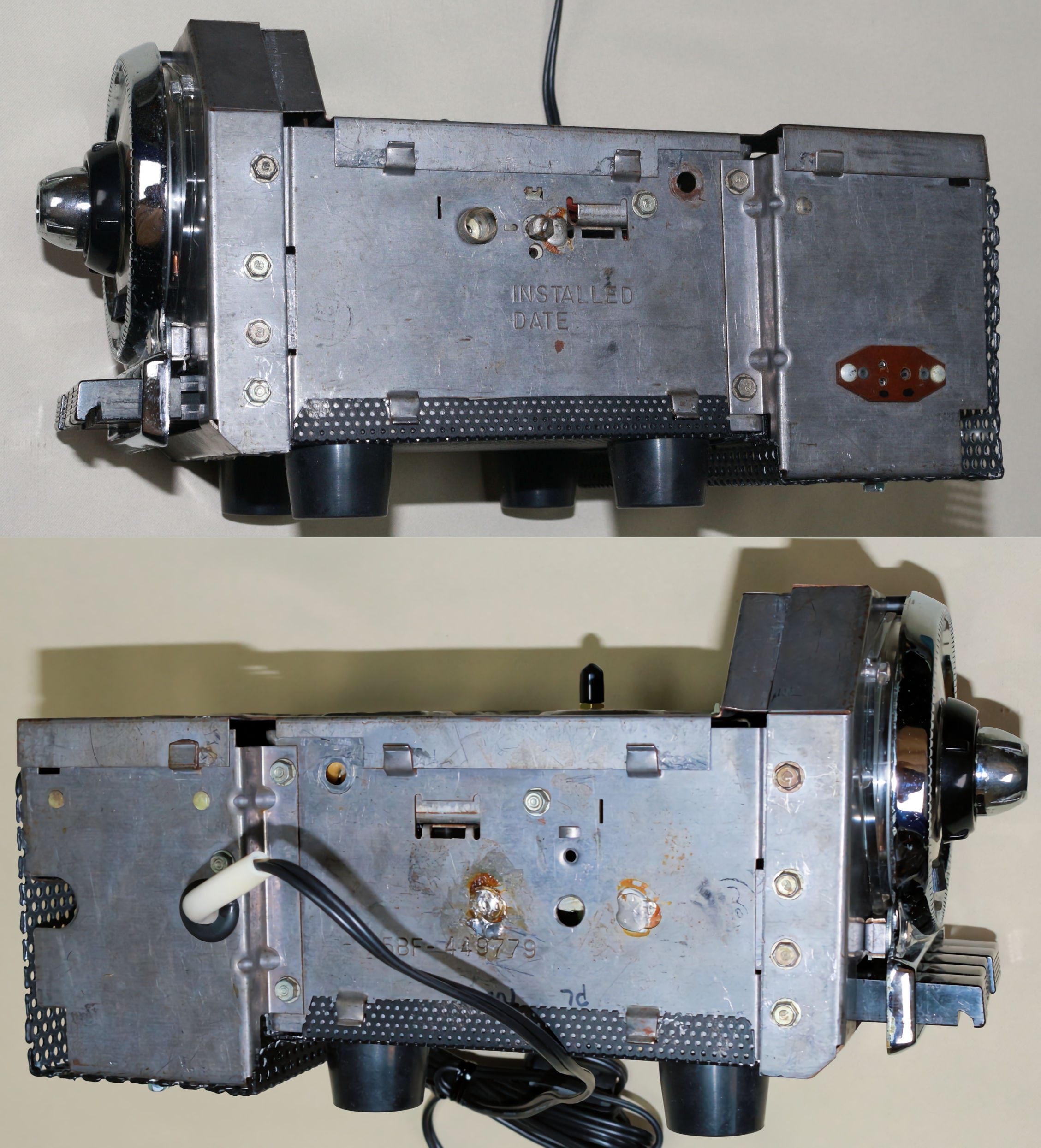

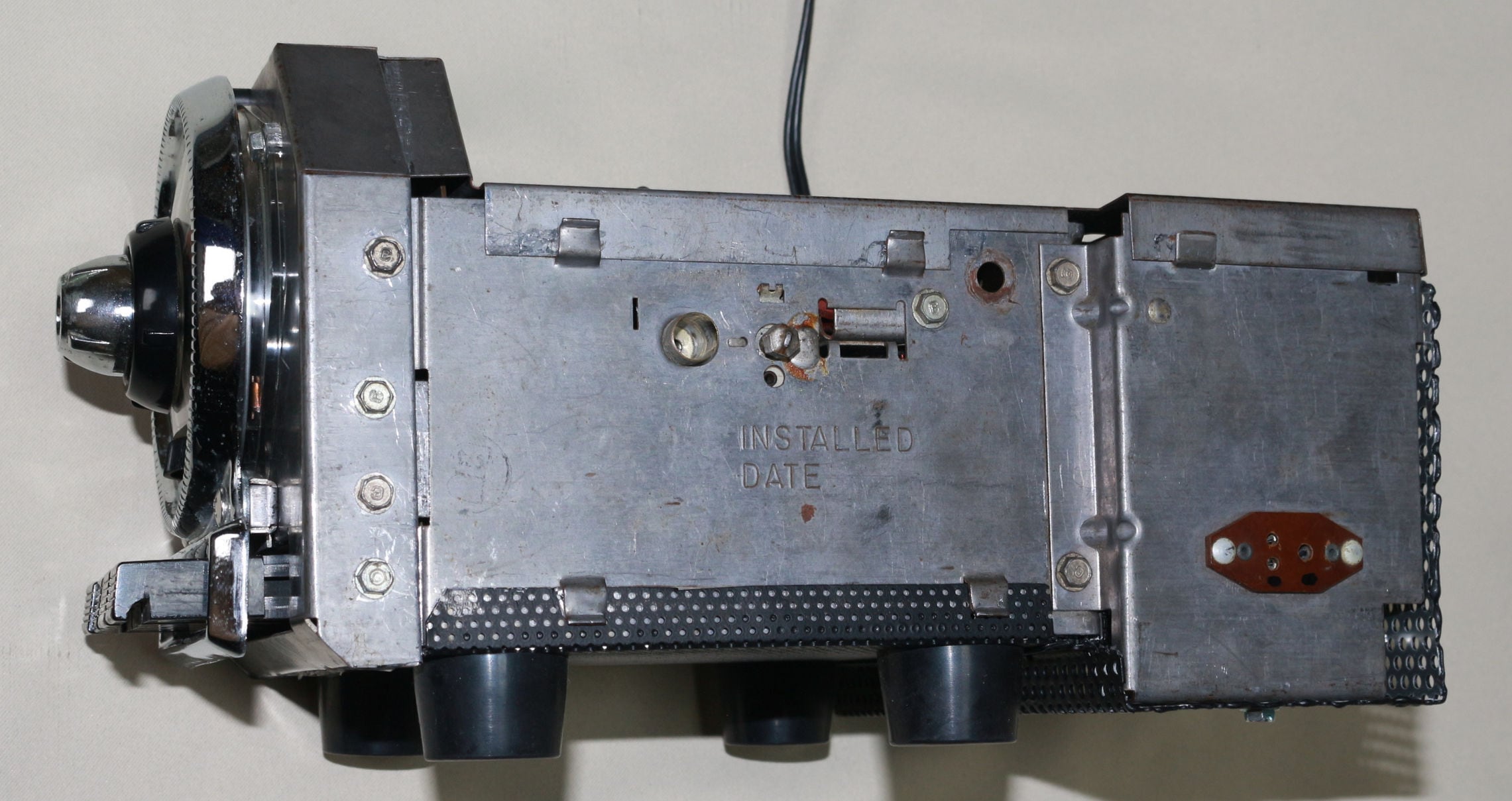

外観
70年前のヴィンテージ品のため傷やサビ割れ等他所多数あります。
樹脂までにヒビなどあります（補修済み）
ネジ類はなく真空管は全て撤去されたものでしたが真空管を始め
貴重なメッキベゼルやネジ等も揃えました、メッキベゼルだけでも貴重な
アイテムです、ベゼル取り付けネジなどは新品です。

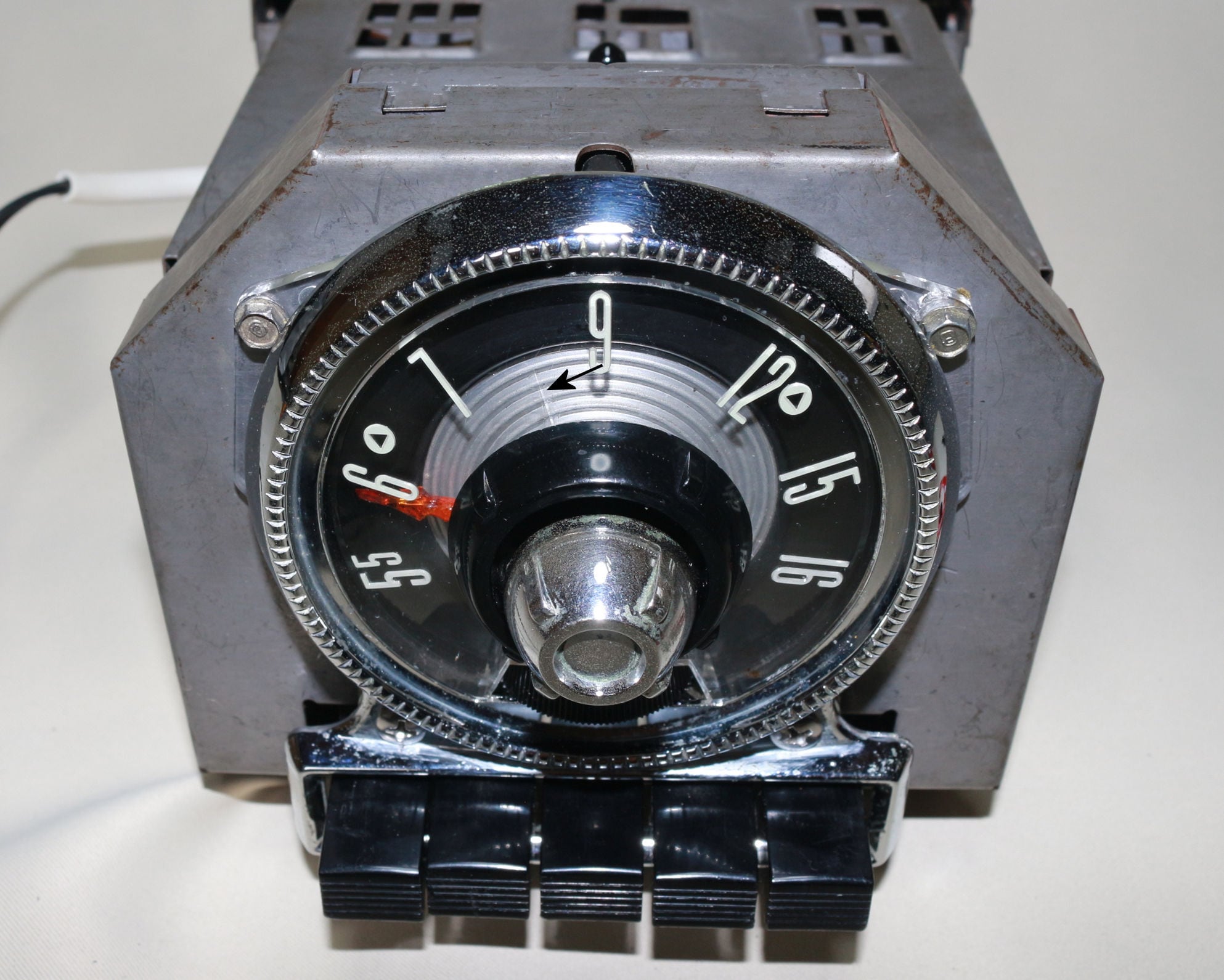

指針を動作させるための糸ドライブが切れていましたが張り替えたので
プリセットボタン押したとき指針も動き機能しつまみでも選曲ができます。
公開動画で必ずご確認ください。

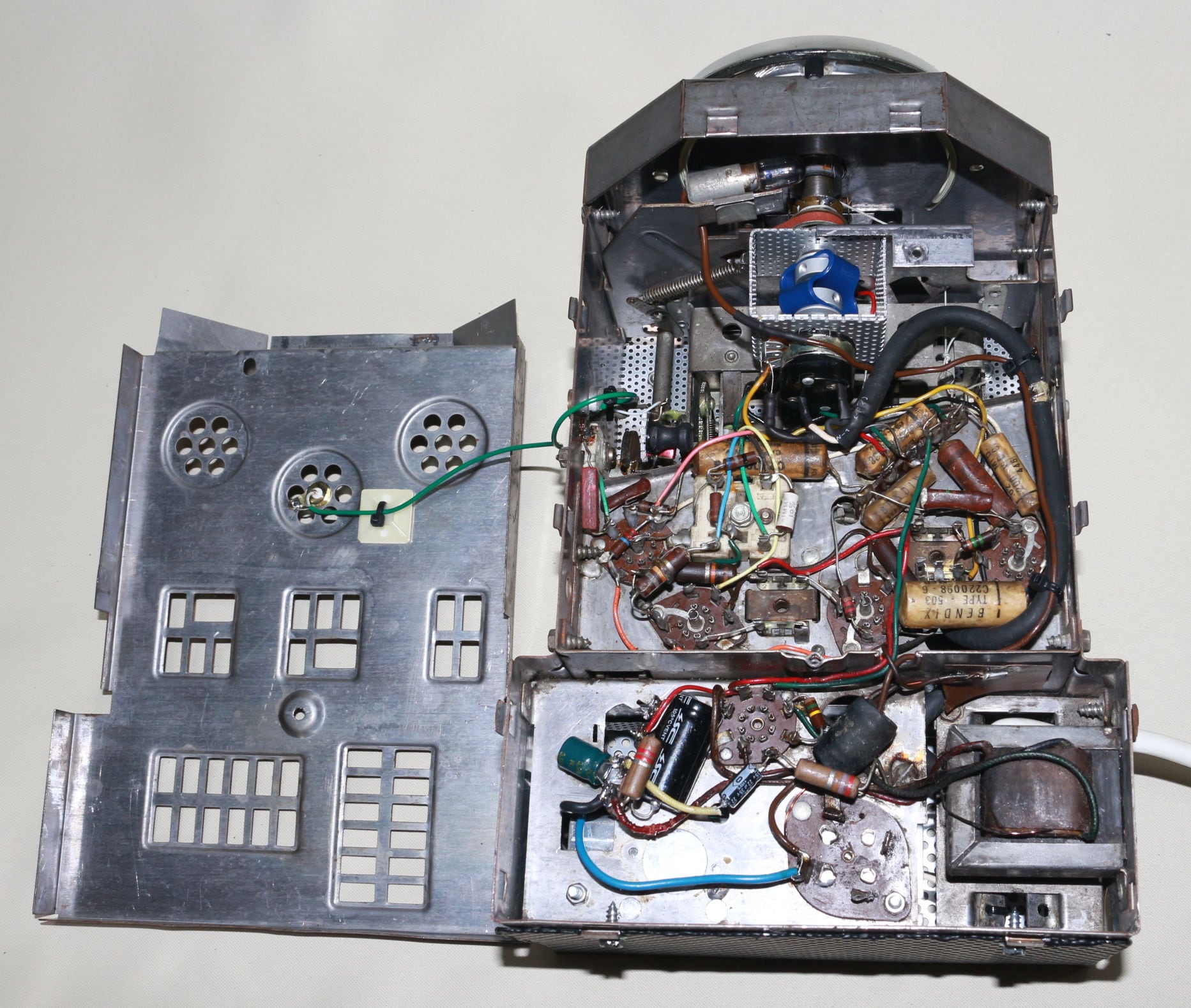

各所のパーツ類を交換整備しております。

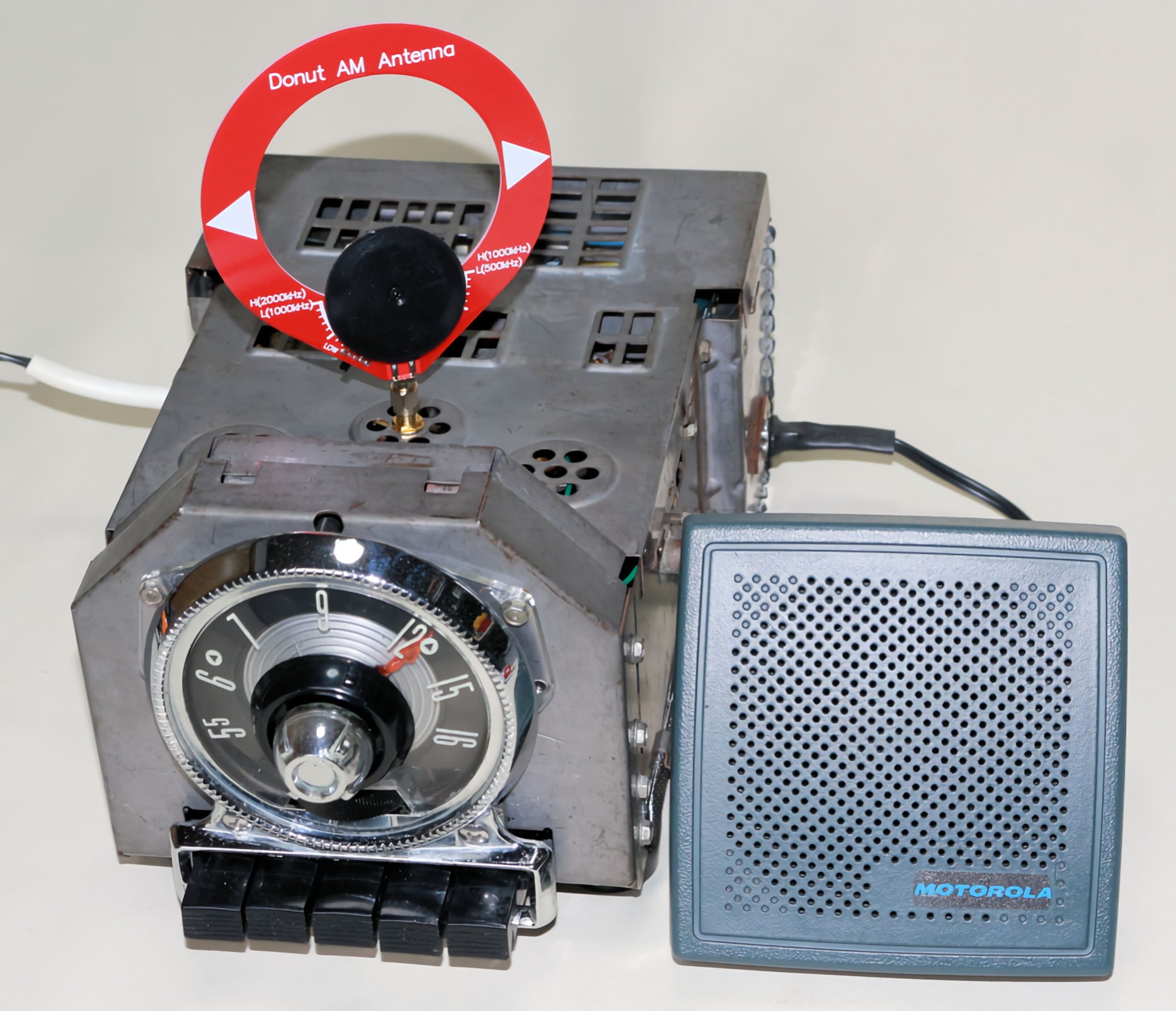

強電界地域用 ループアンテナ（オマケ）付き 話ネタ

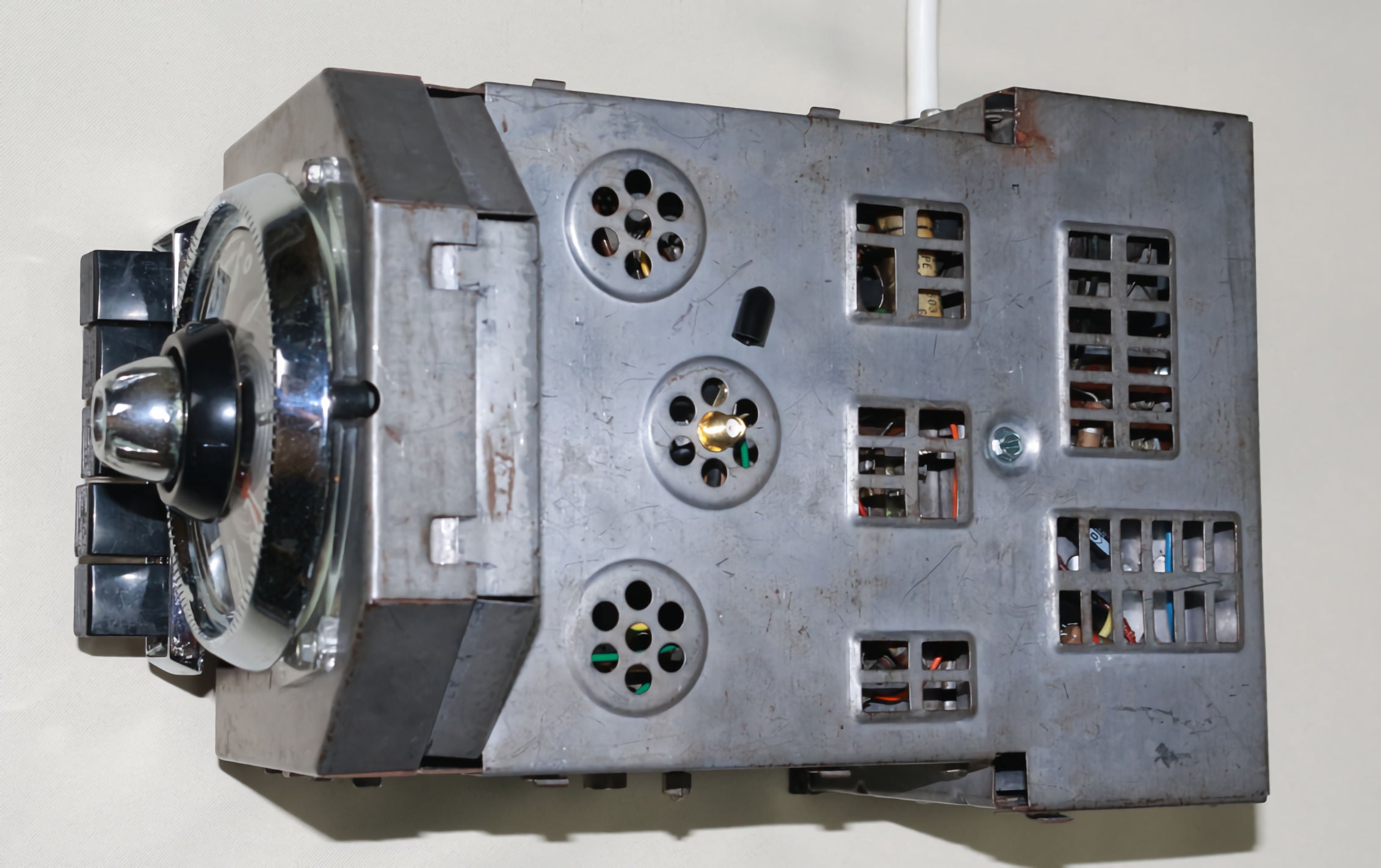

SMAコネクターを上部に付けて面白ループアンテナが
付けられるようになっています、側面のアンテナジャックとつながっています。
大きさから性能はお察しいただけると思います。
高周波増幅が付いているので聞こえはしますが強電界地域用動作確認
程度のアンテナとご理解ください（話ネタです）なにしろ高感度なので
ループアンテナに手を近づけただけでAM局が飛び込んできます。

外部アンテナ推奨
付属のループアンテナや簡易電線アンテナは動作確認用で強電界地域以外
では高感度な装置のため聞こえるでしょうが場所によっては実用になりません。
PCや電源ノイズを拾わないように外部(野外)アンテナをおすすめ致します
またはノイズ源から遠ざけてお楽しみください。
動画で使用したアンテナはプラグに同軸ケーブルを付けBNCネスを付けた
変換ケーブルで繋いだベランダに取り付けているコメットのUHV-9 HF
ホイップアンテナを使用しており雑音なくクリアーに受信できております。
ノイズ源から離した同軸給電野外なら本来の性能を発揮するようです。
同軸ケーブルもハンダ付け出来る様に生プラグ1個もお付け致します。

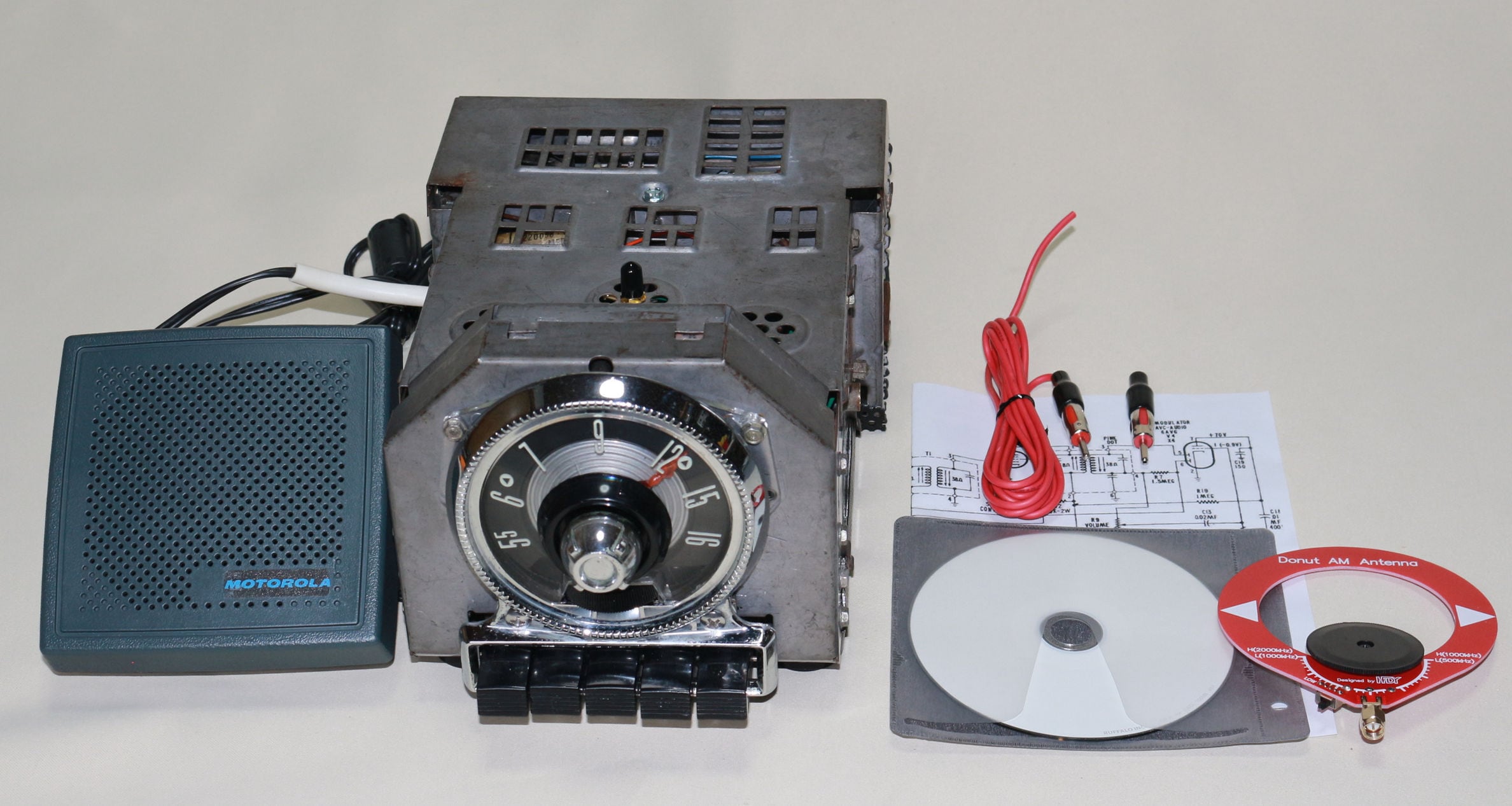

ご紹介するものは画像にある本体R5Bとモトローラスピーカー、テスト用アンテナ、
生プラグ、お遊びお話ネタループアンテナ 変更部を書いた回路図と
純正回路図のコピーです。

サイズ
実寸誤差あり 約180ｘ150ｘ290ミリ 3.3Kｇ

---ご注意---
動作する超貴重なレア物ではありますがリサイクルショップの
中古家電品とは全く違う異次元の物です。
この様な装置にご理解のある余裕とスキルあるかた向けアイテムです。
壊れたらご自分で直す改造する遊ぶ玄人様限定アイテムになりますので
ノークレーム・ノーリターンでお願いいたします。
この先もメンテが必要になると思います。

最後までお付き合いいただきましてありがとうございました。

AM放送の癒えるノイズを感じながら楽しむ贅沢もアリではと思います。
緩く甘く優しくそれでいて繊細なアメリカンサウンドを楽しめます。
BGMは耳に刺さらないHiFiではなくLoFiが良いかと・・（私感です）

注意事項 とても古いビンテージラジオで高額アイテムです。
豊かな経験をお持ちの方にオススメする商品です。
ノークレームノーリターンをお約束できる
資金に余裕とスキルと遊び心がある方向けアイテムです。
弊社は本品を使用することによって起こりうる
被害に関して一切保障はいたしません。
