ロシア軍用 50W リニアアンプ UM-3 電源付きフルセットジャンク動作未確認

Price　¥49,800

ロシア軍用５０W リニアアンプ UM-3 電源付きフルセットジャンクです。

ロシアのプラントより蔵出し品で備蓄品なので動くと言うことですが
テストしていないのでジャンク品と致します。

球露屋の解る範囲の説明で間違っていたらごめんなさい。

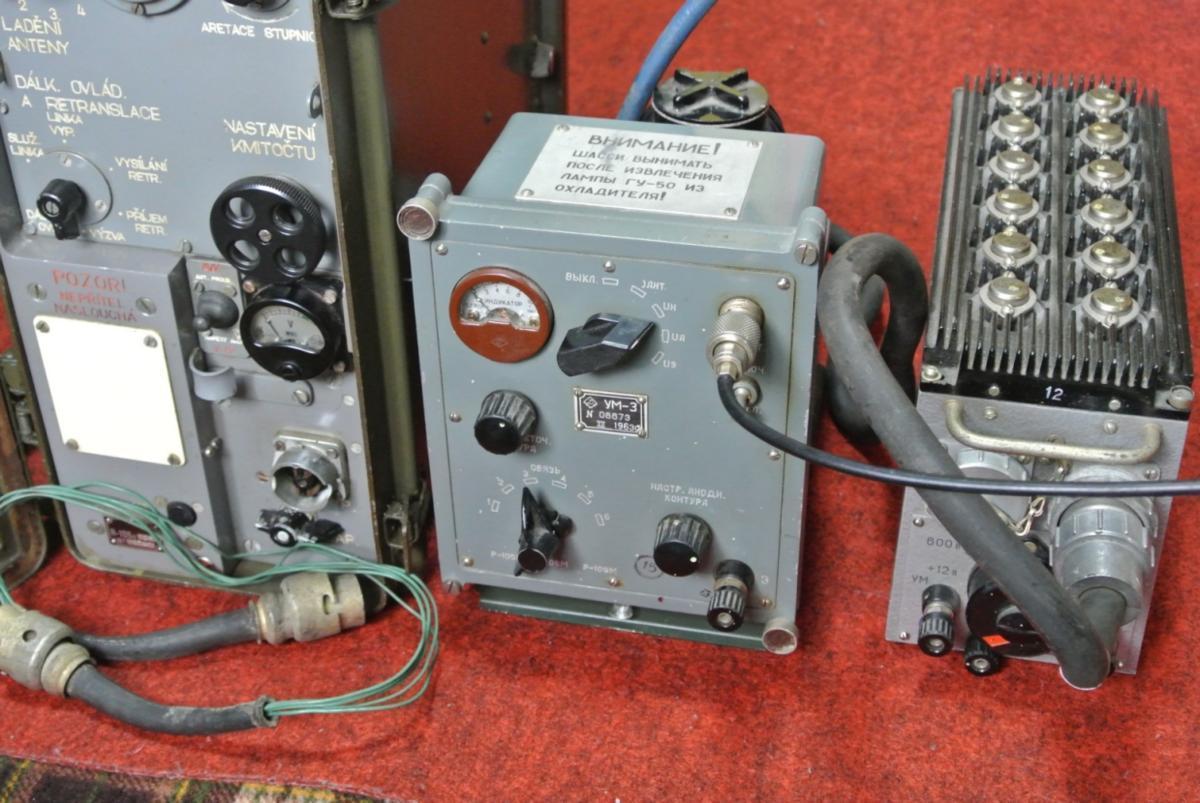

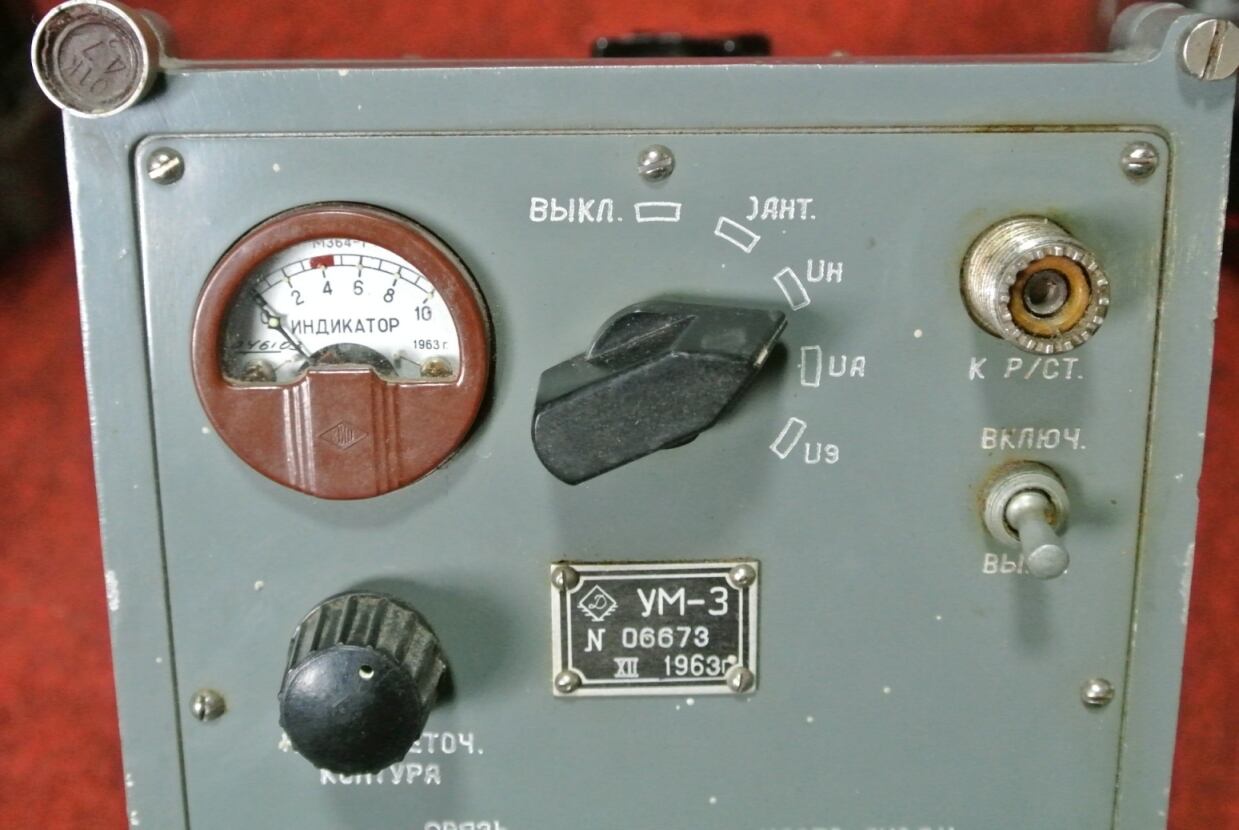

本品はUM-3と言うHFアンプになります。

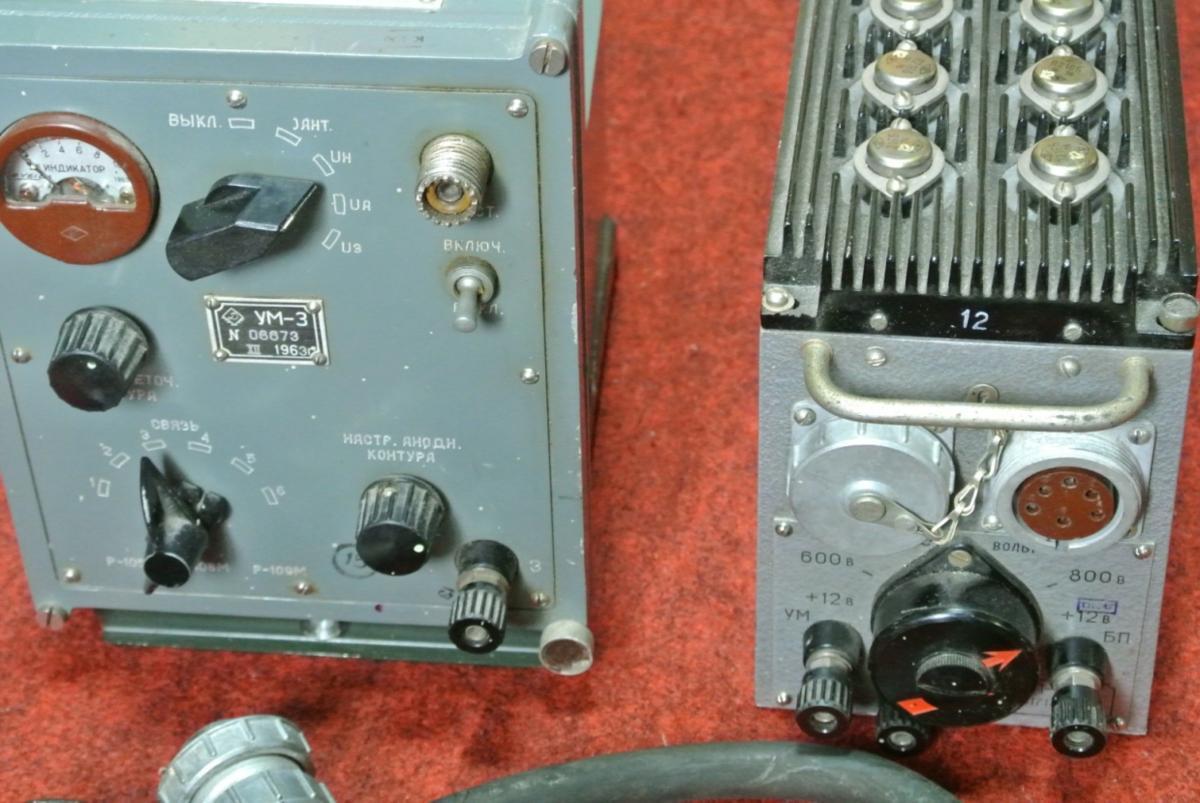

軍用車両の１２Vバッテリーから電源供給し専用インバーター電源で600V～800Vを生成
２系統の装置に供給できる専用電源が付属します。
入力は１W以下の小出力用アンプです。
本品はロシアのトランシーバー105、108、109に対応しております。
トランシーバーとつなぐアンテナアタッチメントや同軸コネクタなども付属します。

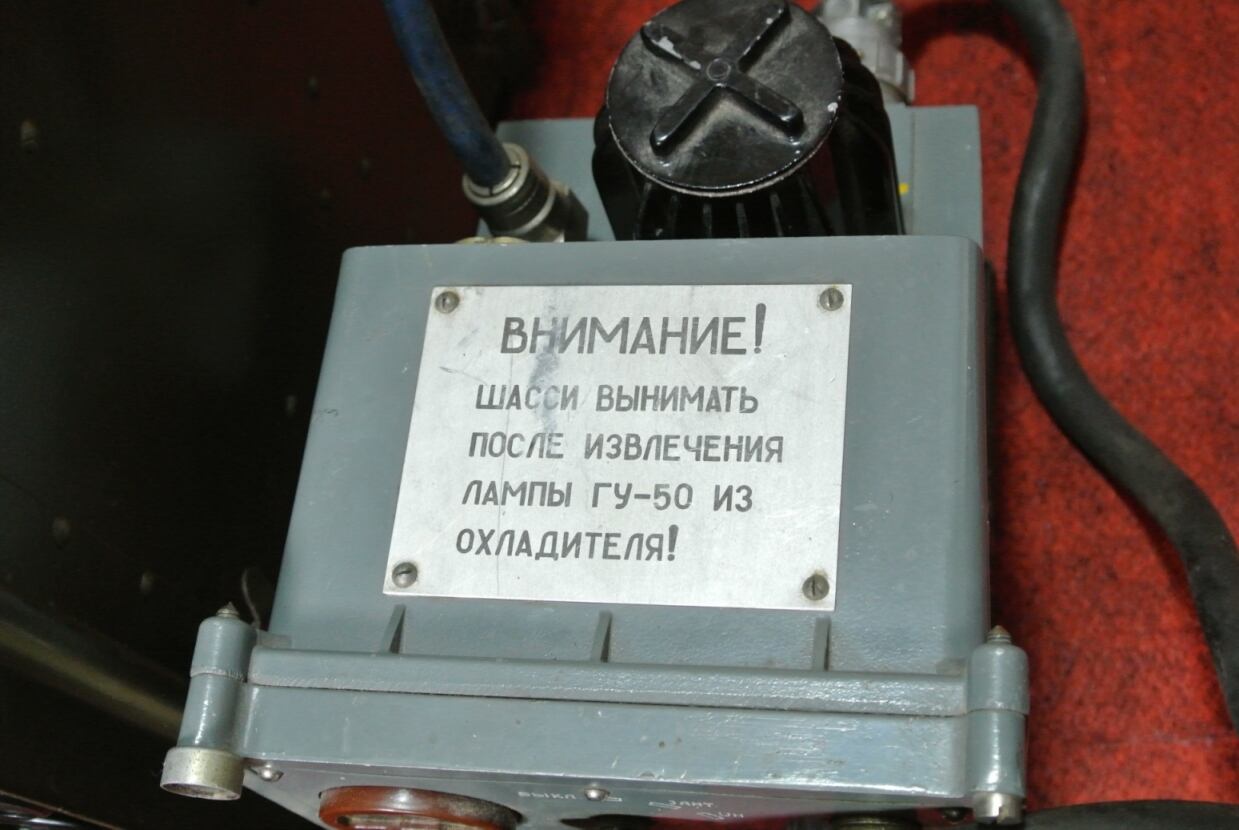

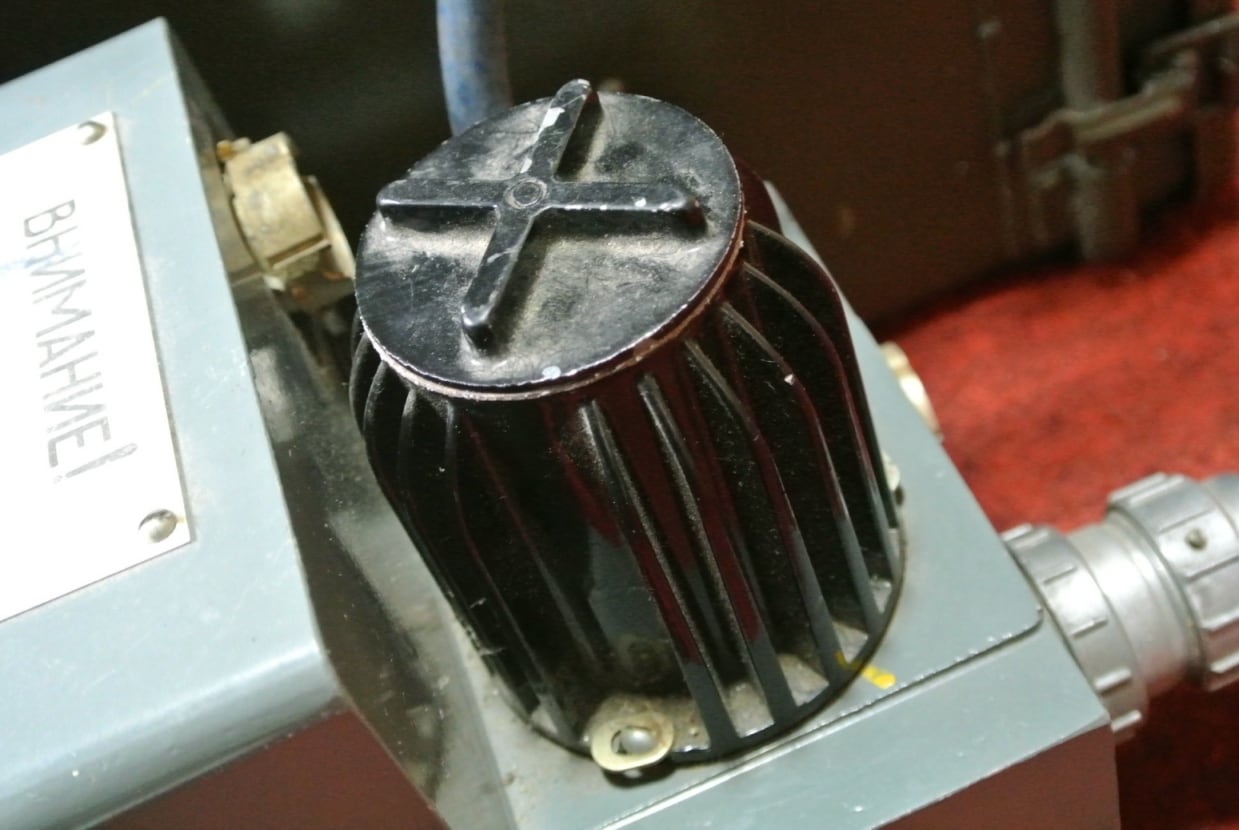

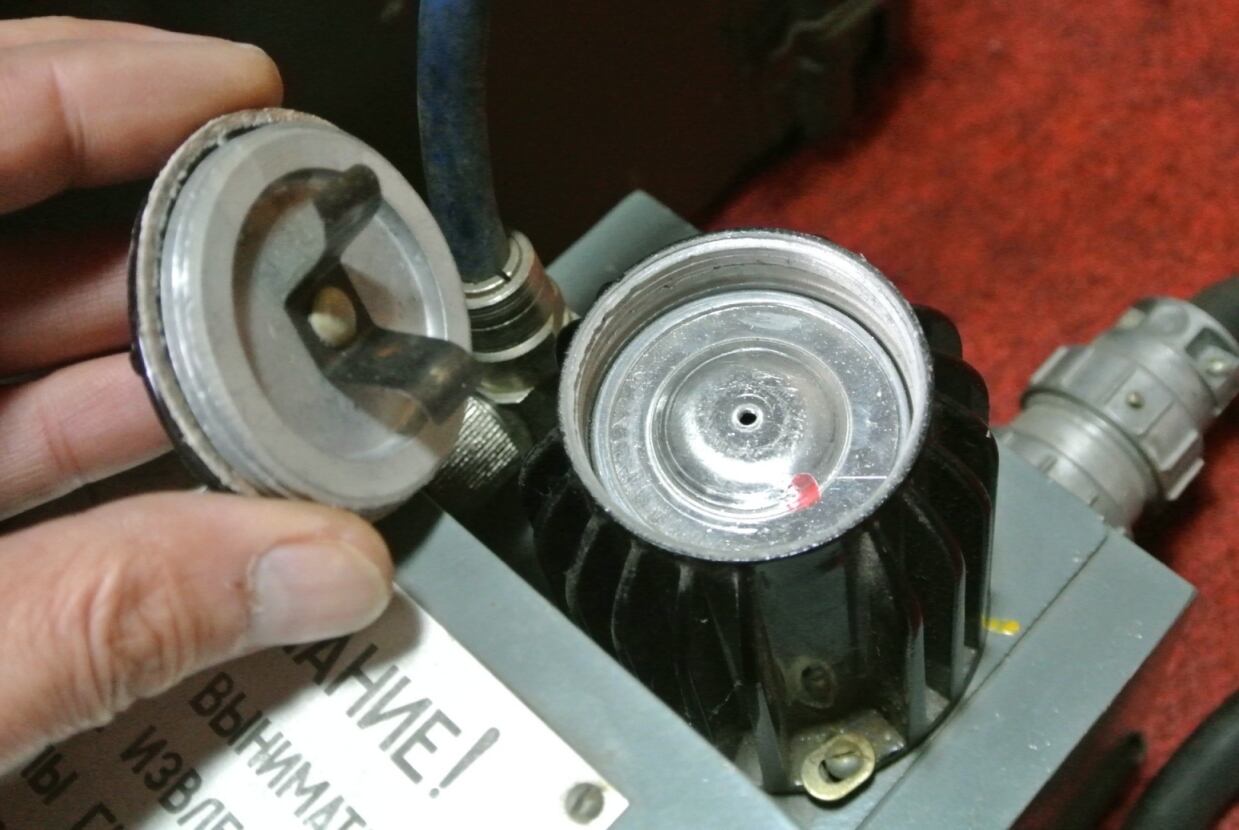

アンプの構成は6P15PドライバGU50ファイナルの５０Wアンプです。
ロシアの無線家達には好都合なアンプで10ｍ～20ｍのCW、SSB、FM、RTTYとSSTVに
対応できるように改造したりして現在も使われています。
改造法や回路図などサイトの情報やファイルをお付け致します。
低いB電源からテストした方が良いと思います。
壊れていたら直して蘇らせてください。

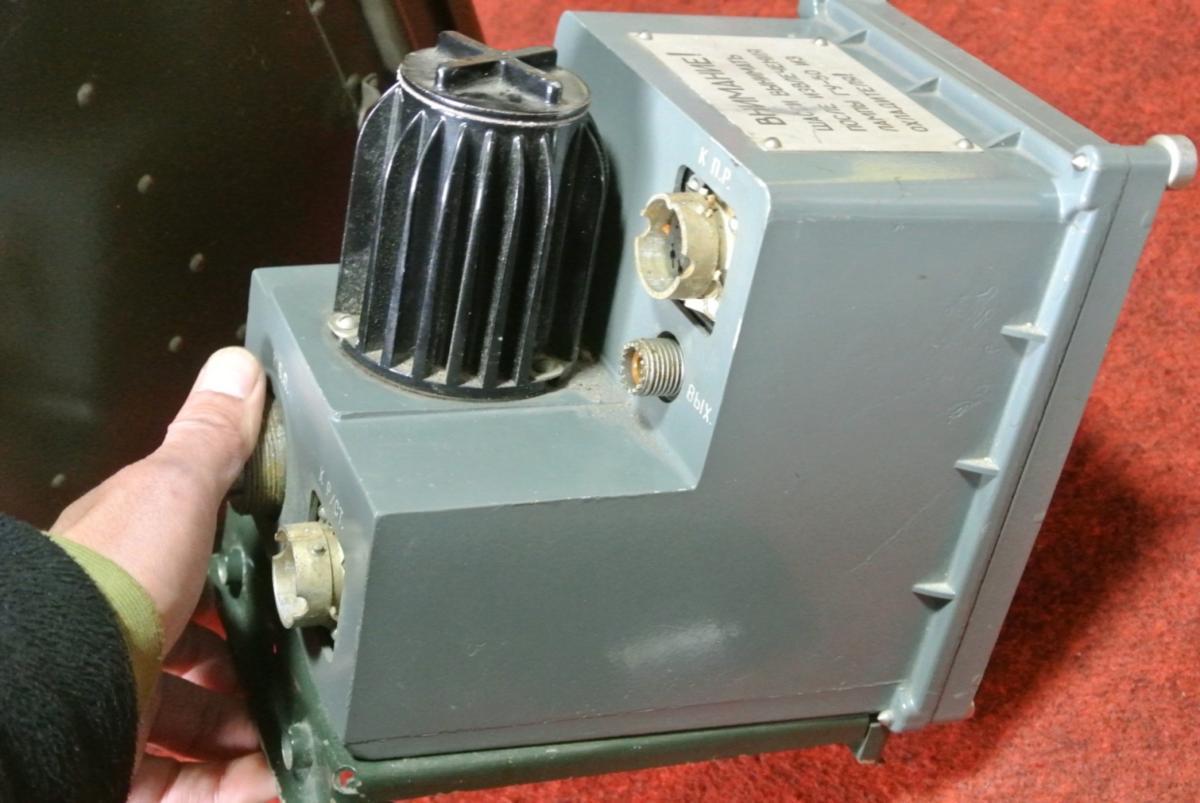

＋１２Vターミナル２カ所をつなげて＋１２VとGに給電し入力は前面のコネクター
だと思います、後部コネクターはアンテナ出力のようです（不確かのため回路図参照してください）
ロシアのM型系コネクタは現在のM型コネクターと全く同じ感じですがネジピッチだけ
違います、専用ケーブルが付属しますが現代のM型コネクタに交換可能です。
球露屋は以前ネジピッチだけダイスで切り直してそのまま使っていました。
送受信切り替えリレーは付いていますがキャリアコントロールは付いていないようで
付属のコントロールケーブルを利用改造して送受信切り替えてください。
球露屋の説明は誤りがあると思ってください、回路図優先と言うことでご理解ください。

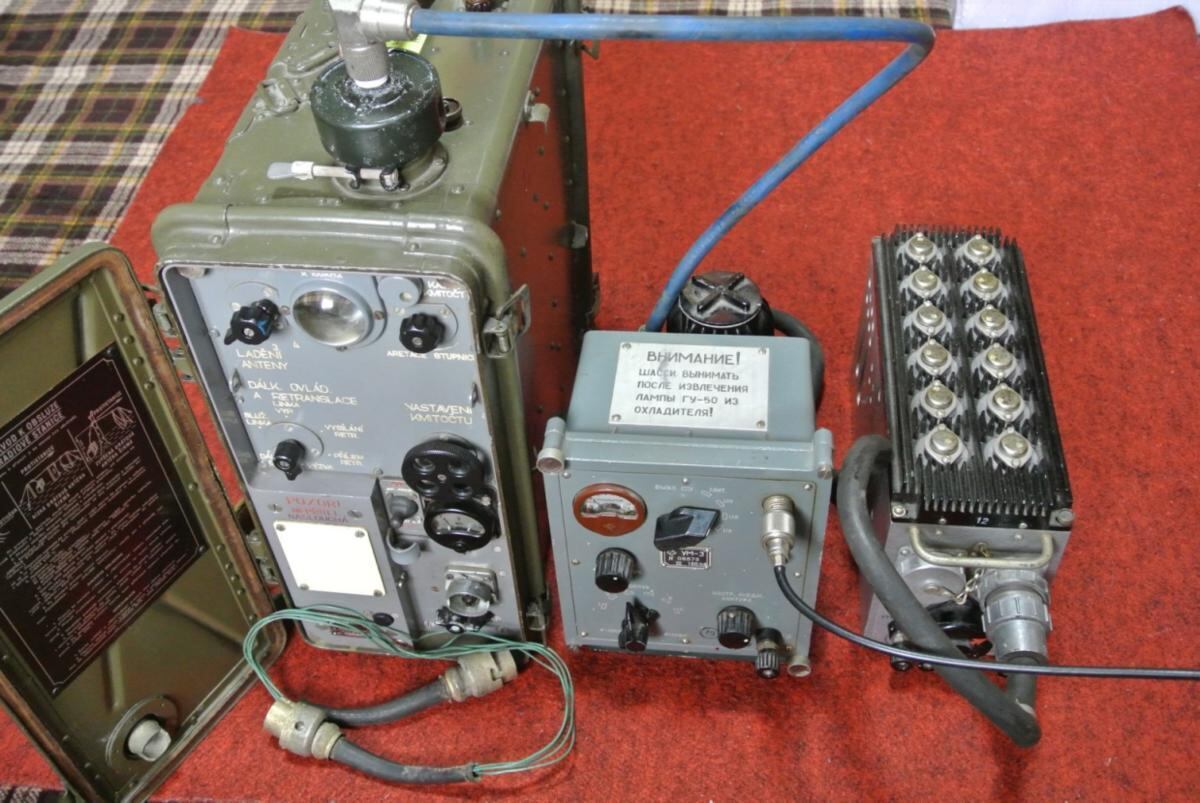

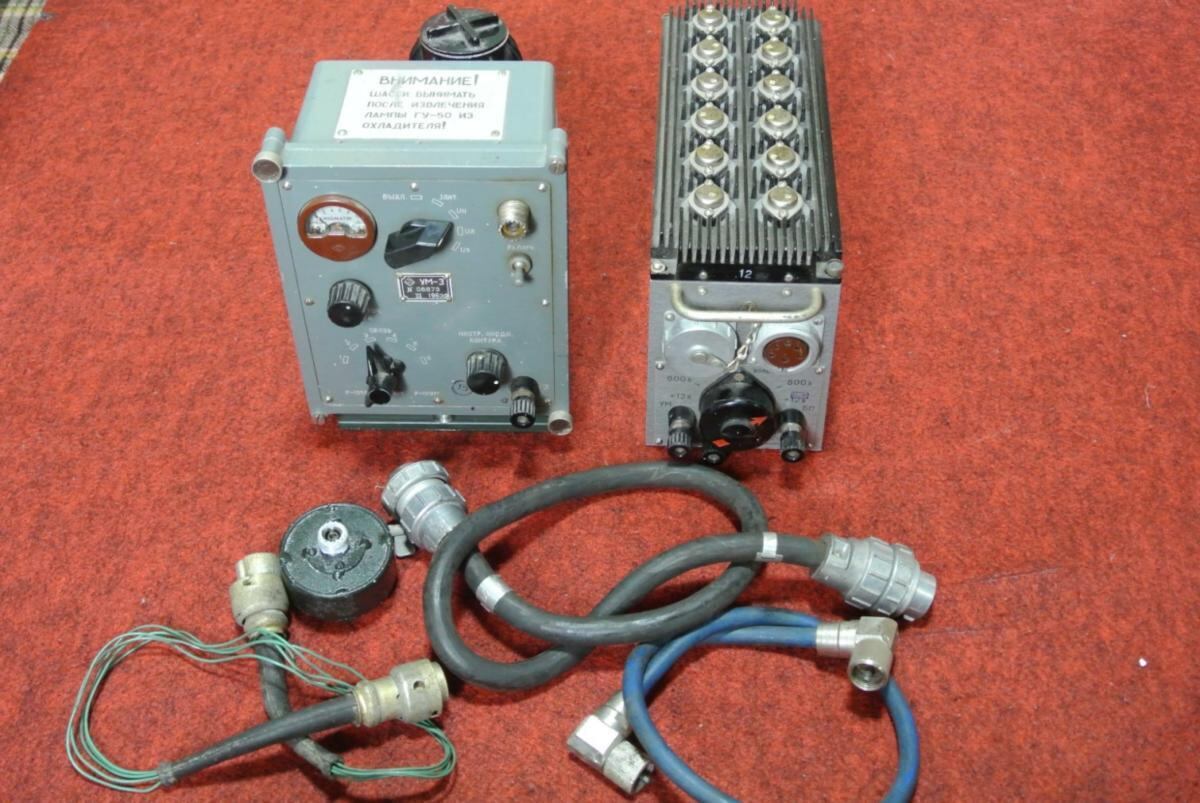

ご紹介する物はアンプ本体、専用電源、専用コネクター類のセットになります。
本品は動作確認をしていません。

画像にある左の縦型無線機は含まれません。

初心者様、神経質な方、ジャンクの意味をご理解していない方、細かい方
難しい方、一言多い方への対応は出来ないのでご購入はご遠慮ください。

本品は価値を見いだせるスキルある方向けアイテムとなります。
故障していたら直してください、コレクターズアイテムの貴重な装置です。

ご使用は自己責任をお約束いただける方だけご検討下さい。
いかなる事故等があっても球露屋では一切責任を負う事は出来ません。
